连接器

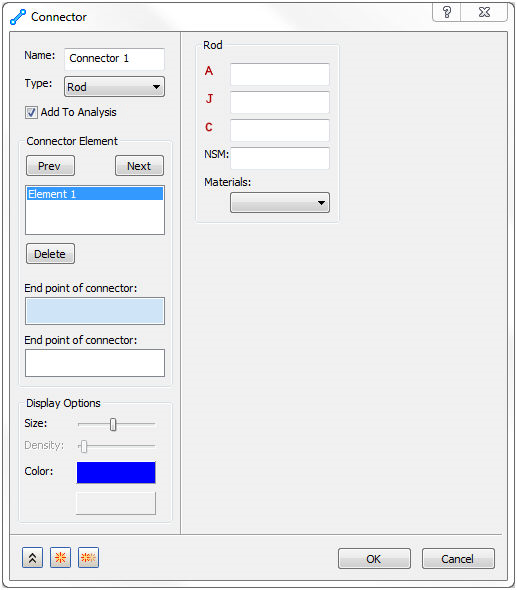

若要定义连接器，可以在树的“模型”分支的“连接器”上单击鼠标右键，然后选择“新建”，打开以下窗口。

• 名称：命名要创建的连接器。
• 类型：
  • 杆：选择杆单元作为连接器。
  • 电缆：选择电缆单元作为连接器。
  • 弹簧：选择 CBUSH 弹簧单元作为连接器。
  • 刚体：选择 RBE2 或 RBE3 作为连接器。
  • 螺栓：选择自动螺栓或有头螺栓连接器。

此窗体中的其他部分依据所选的“类型”而稍有不同。要查看此窗体中包含的其他部分的相关信息，请单击页面底部的链接。

连接器可以从树的“模型”分支拖放到“分析”分支。

将“连接器”添加到“分析”后，将创建一个包含所有连接器的节点。这将允许您创建新的连接器，而无需转到“模型”分支。也可以从此处选择连接器以包含在分析模型中。

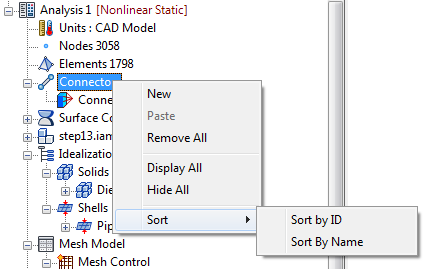

如果在树的“分析”分支的“连接器”上单击鼠标右键，可使用以下选项：

• 新建
• 粘贴
• 全部移除
• 全部显示
• 全部隐藏
• 排序：
  • 按 ID 排序
  • 按名称排序
