杆连接器

如果在“连接器”窗体的“类型”下选择“杆”选项，则以下部分将可用：

• 添加到分析：此复选框会自动将此杆连接器放置在树的当前“分析”分支中的“连接器”下。
• 连接器单元：允许在当前“连接器名称”中定义多个杆单元。
  • 选择连接器的两个端点。

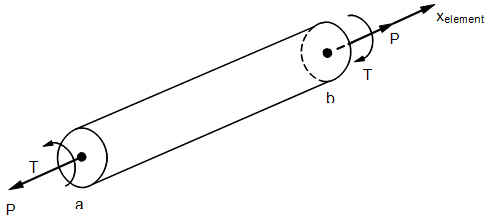

    杆单元的内力和力矩

• 显示选项：允许编辑杆连接器的显示选项。
• A：横截面面积定义框。
• J：极惯性矩定义框。
• C：应力恢复位置定义框。
• NSM：非结构质量定义框。可定义不增加刚度的其他质量。
• 以下公式用于计算扭应力：



  其中 T 是扭矩。

• 材料：必须从下拉列表中选择材料。
