此命令仅适用于 Autodesk Nastran In-CAD for Inventor。该命令在 SolidWorks 内不可用。使用“偏移表面”命令，可手动指定要转换为表面表达（以便使用壳单元进行网格化）的实体零件的一个或多个表面。您可以指定从要放置偏移表面的位置到原始表面位置的偏移距离。厚度参数假定为偏移距离的两倍，不过您可以替代默认厚度值。此命令的操作与中间面工具类似，具体表现为原始实体零件受到抑制并替换为表面表示。“偏移表面”工具在以下两个方面上有所不同：用户可以指定偏移，而且可以仅选择实体的某一部分（特别是，一个或多个面）作为壳单元表示的基础。
若要使用“偏移表面”工具，请执行以下操作：
- 依次单击“Autodesk Nastran”

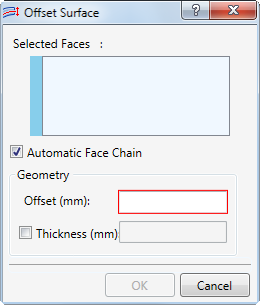

“准备”“偏移表面”。将显示“偏移表面”对话框：
- 如果您希望通过一次单击操作选择连续的相切面链，请让“自动链选面”选项保持激活状态。如果您仅希望通过直接单击来选择各个面，请禁用“自动链选面”选项。
- 在模型画布中，单击要偏移的且用作壳单元表示基础的面。将在“选定面”框中列出每个已单击的面（以及所有相切面（如果“自动链选面”选项处于激活状态））。无法按照相同的偏移表面距离选择两个零件的面。因此，您需要针对要转换为表面表示的每个零件分别执行“偏移表面”命令。
- （可选）若要修改选择集，请在“选定面”列表中选择一个或多个项，然后在其上单击鼠标右键。通过关联菜单，您可以执行以下操作：
- 删除选定的项，或者
- 从列表中清除所有项。
- 输入所需的偏移距离。如果偏移距离为正值，表面将朝着面所属的实体移动。如果偏移距离为负值，表面将远离实体。
- （可选）激活“厚度”选项，并输入用户指定的厚度值。默认值为偏移距离的两倍。
由于默认厚度 = 2 * 偏移，因此如果指定负偏移值，默认厚度将为负值。在这种情况下，请确保替代“厚度”，并输入适当的正值。
- 单击“确定”完成操作，或单击“取消”中断操作。与选定面相关联的实体将受到抑制并替换为偏移表面表示。新的偏移表面将在模型树的“理想化\壳”分支中列出。
此时可能会显示一条弹出消息，指示由于几何体修改，某些功能已丢失。
- 单击“详细信息”可查看哪些功能已丢失。
- 单击“关闭”可关闭该消息。

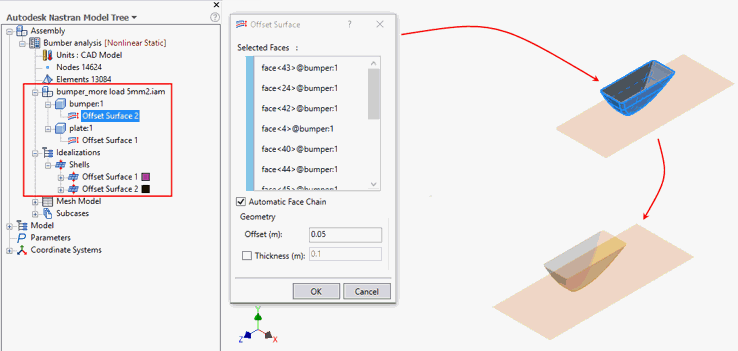

在以下示例中，“板”部分之前已转换为表面表示，而“防撞栏”部分现在也将进行转换。“自动链选面”选项处于活动状态，使得通过一次单击即可选中实体的所有外表面：
