理想化

所有单元物理特性都将分组在“模型”树的此位置。“理想化”分支最多由四个子分支构成：

• 实体
• 壳
• 梁
• 集中质量

要访问“理想化”对话框，请执行以下两项操作之一：

• 在“Autodesk Nastran”功能区选项卡的“准备”面板中单击“理想化”。



• 在模型树的“理想化”上单击鼠标右键，然后选择“新建”。

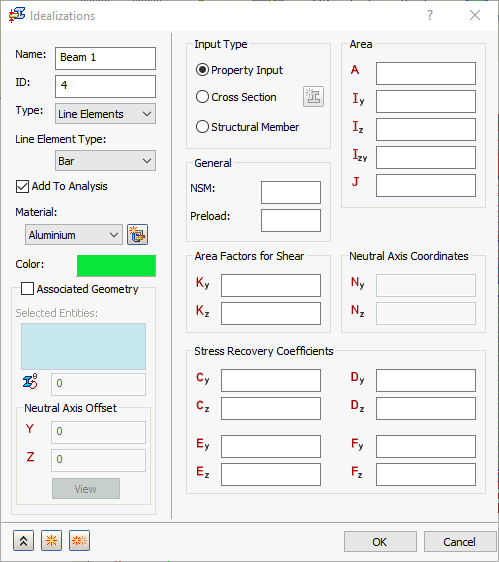

对话框如下所示：

“理想化”窗体包含以下可用区域：

• 名称：在此字段中为属性输入名称，例如 Solid Property。
• ID：Autodesk Nastran In-CAD 将自动更新属性的 ID，与“材料”类似。
• 类型(默认为“实体单元”)：选择零件的属性类型：
  • 线单元：具有 6 个自由度的 1D 单元。
  • 壳单元：二维四边形和三角形单元。
  • 实体单元：三维线性和抛物线四面体单元。
• 单元属性/数据：
  • 线单元特性
  • 壳单元属性
  • 实体单元数据
• 添加到分析：此复选框自动将此“理想化”指定到当前分析（它将显示在模型树的“分析”分支中）。

  可以定义要参与分析的材料或理想化。这些项将始终显示在树的“模型”分支（下半部分）中。在此处，您可以将它们复制到活动分析。默认情况下，“添加到分析”复选框处于活动状态。

• 材料：允许用户在同一物理属性对话框中定义新材料 以及指定已定义的材料。它将自动放置在“物理属性”下。
• 颜色：允许挑选物理属性的颜色，在屏幕上反映为网格颜色。



• 关联的几何体：如果此选项处于禁用状态，特性将指定给整个模型（所有面、零件或草图实体）。激活“关联的几何体”选项，可选择要为其指定“理想化”特性的一个或多个特定的面、零件或草图实体。此选项适用于以下单元类型：
  • 实体单元：“关联的几何体”选项适用于部件。在部件内选择要为其指定“理想化”特性的一个或多个零件。
  • 壳单元：选择要应用“理想化”特性的一个或多个面。
  • 线单元：选择要应用“理想化”特性的草图实体（仅适用于以下两个“输入类型”选项）：
    • 属性输入
    • 横截面

  对于结构构件，横截面特性由 Inventor 结构件生成器或 SolidWorks 结构构件参数确定。因此，对于结构构件线单元，不显示“关联的几何体”选项。

此窗体中的其他部分依据所选的单元“类型”和选定的“输入类型”而稍有不同。单击页面底部的链接可查看有关这些主题的详细信息。

可以将理想化从树的“模型”分支拖放或复制/粘贴到“分析”分支。

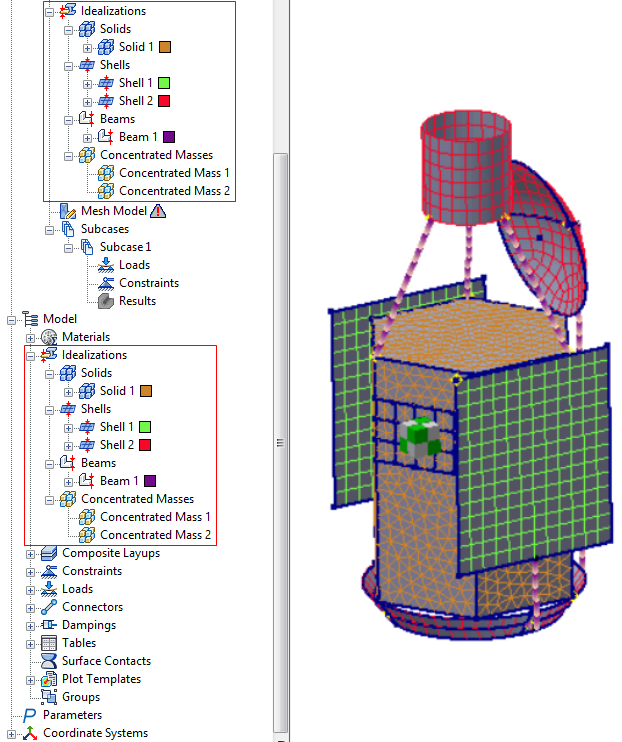

将新的理想化添加到“分析”后，它将显示在相应的子组（“实体”、“壳”或“梁”）下。

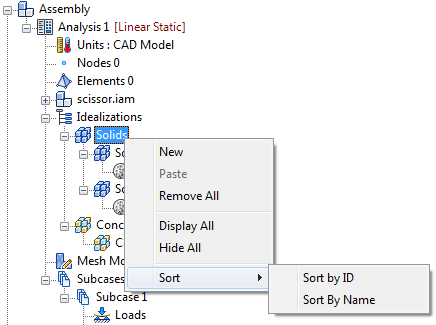

如果在树的“分析”部分的“理想化”子组（“实体”、“壳”、“梁”或“集中质量”）上单击鼠标右键，可从关联菜单使用以下选项：
