运行分析后，“结果”将被加载到“模型”树的各“子工况”下。

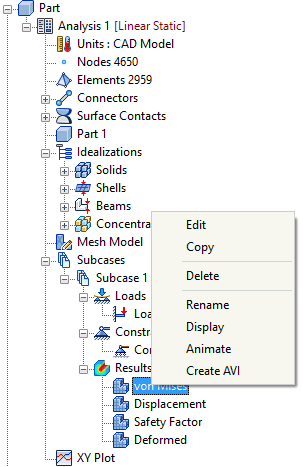

在线性静力和预应力静力分析中，每个结果集会自动加载四种不同的点图。
- Von Mises：它使用变形点图绘制 Von Mises 结果。
- 位移：它使用变形点图绘制位移结果。
- 安全因子：绘制安全因子。确保在材料对话框中定义材料许用值和失效理论。
- 已变形：仅已变形模型（总位移）。

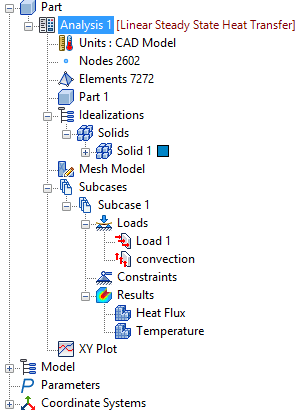

在线性稳态传热分析中，每个结果集会自动加载两种不同的点图。
- 热通量：默认热通量结果的轮廓点图。
- 温度：温度分布的轮廓点图。

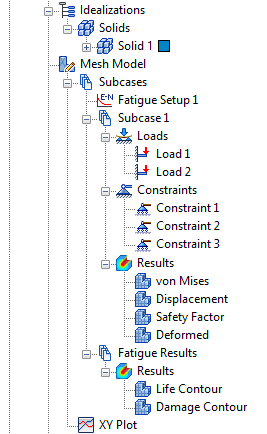

对于“多轴疲劳”分析，有两组结果，每个子工况各一组结果。适用的图形将自动加载：
- 子工况 1：包含用户定义的载荷和约束及线性静力结果。
- 疲劳结果：此第二个子工况将在求解模型后出现。它包含具有疲劳分析中寿命等值线和损伤等值线结果的结果子实体。
在其他分析中，“模型”树中将只有一个“结果”节点，这将在 “点图样板” 中说明。
上述所有点图均使用树视图底部的“点图样板”中列出的样板，这些样板包含默认的后处理显示设置。
这些模板中的每个模板都可以被拖放到“子工况/结果”或“子工况/结果”下的“模态/增量”。这些样板中有四个样板可用；也可以右键单击“点图样板”并选择“新建”，以创建更多样板。

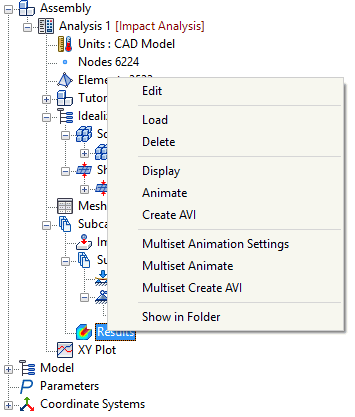

右键单击四个不同点图中的任意一个或单个“结果”节点。以下选项可用：
- 编辑：允许编辑结果。
- 删除：允许删除结果。
- 显示：允许显示结果。
- 动画制作：允许根据选定结果为单个集创建动画。
- 创建 AVI：允许根据选定结果为单个集创建 AVI。
- 多集动画设置：允许定义多集动画。
- 多集动画制作：允许根据“多集动画设置”中的设置创建多集动画。
- 多集创建 AVI：允许根据“多集动画设置”中的设置创建多集 AVI。
- 在文件夹中显示：通过使用 Windows 文件管理器，此命令将打开模型的 .FNO 文件所在的文件夹。
多集结果对话框中的各结果之间以分隔符隔开，如下所示。
- 线性屈曲：
- 预应力正则模态：
- 非线性屈曲：

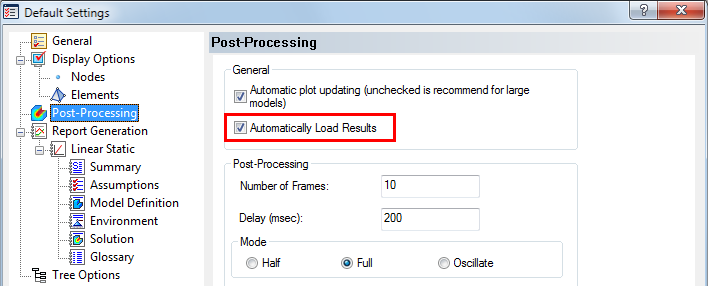

Nastran In-CAD 支持在进入 In-CAD 环境时自动加载先前求解模型的结果。若要启用该选项，请选中“默认设置”对话框的后处理部分中的“自动加载结果”框，如下图所示。然后，当您进入 In-CAD 环境时，可用结果将立即加载并且可供查看。
