点图样板

在将结果加载到模型中后，Autodesk Nastran In-CAD 会根据分析类型，将其放置在相应的子工况下。

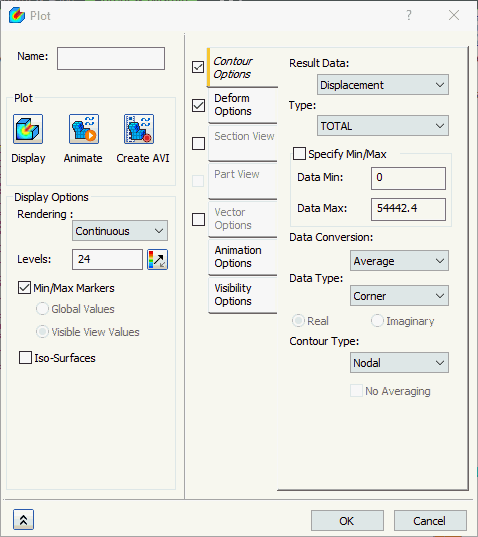

典型的“位移”点图样板外观如下图所示。

该窗体包含以下主要区域：

• 名称：输入模板的名称，例如 X- Displacements。
  • 如果为空，则将采用默认结果矢量作为点图的名称。
• 点图：具有用于绘制轮廓、制作动画和录制 AVI 文件的三个按钮。
• 显示选项：允许更改渲染、级别并使用颜色翻转按钮翻转颜色条。
  • 渲染：提供不同的渲染选项，例如：“点”、“直线”、“连续”、“镶边”和“Gouraud”。
  • 级别：
    • 您可以在此字段中设置所需的等值线级别数，这将对图和等值线级别作相应调整。
    • 允许的最大级别数为 252。
    • 使用“翻转颜色”按钮 () 可反转图例颜色。例如，在查看主 C 应力时，具有最大幅值的应力通常可压缩，因此其值为负值。翻转颜色可使具有最小负值的应力变为红色，而不是蓝色。
• 最大/最小：选中此选项后，将标记具有最大值和最小值的节点，并显示其的相应值。当“截面视图”或“零件视图”模式处于活动状态时，以下两个附加选项将可用：
  • 全局值：针对整个模型标志最小和最大结果值，即使当前未显示这些结果的区域也是如此。
  • 可见视图值：标志最小和最大结果值，仅考虑当前可见的模型部分。选择此选项后，完整模型的实际的最大和最小结果值可能与显示的值有所不同。
• 等值面：
  • 选中此选项后，将显示具有相同轮廓点图级别的曲面。
  • 曲面数取决于在点图中设置的级别数。

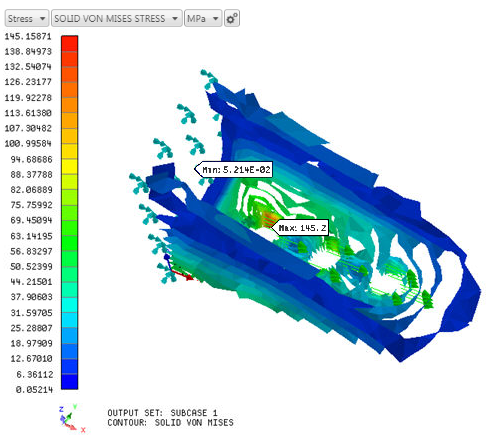

  • 下图中的示例显示了零件的轮廓点图上有 12 个级别的等值面。

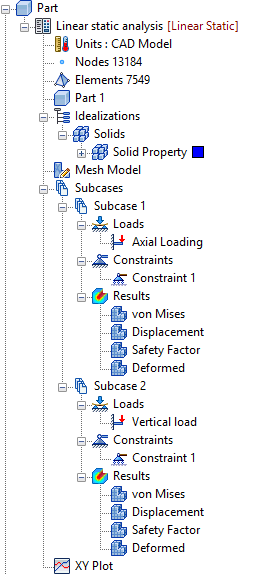

在下图所示的示例中，可以看到在 2 种不同子工况下进行加载的结果。

请注意，每个结果集都有四个自动加载的不同点图。

• Von Mises：它使用变形点图绘制 Von Mises 结果。
• 位移：它使用变形点图绘制位移结果。
• 安全因子：绘制安全因子。确保在材料对话框中定义材料许用值和失效理论。
• 已变形：仅已变形模型（总位移）。

上述所有点图均使用树视图底部的“点图样板”中列出的样板，这些样板包含默认的后处理显示设置。

这些模板中的每个模板都可以被拖放到“子工况/结果”或“子工况/结果”下的“模态/增量”。这些样板中有四个样板可用；也可以右键单击“点图样板”并选择“新建”，以创建更多样板。

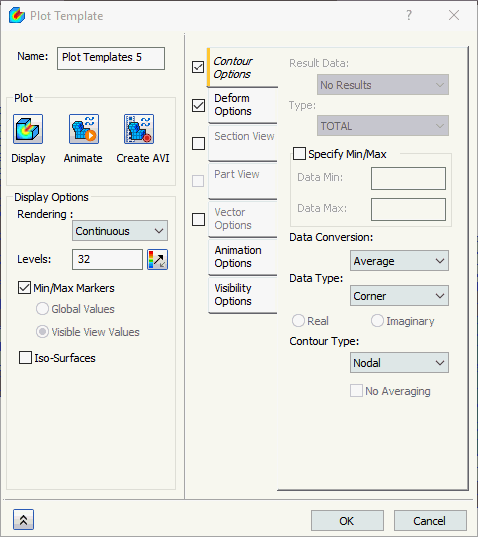

新模板如下图所示（取决于选中的框）。

要查看此窗体中包含的其他部分的相关信息，请单击页面底部的链接。
