使用“约束”窗体的“自由度”部分，可用选择与要约束的选定实体关联的节点的自由度。
约束符号仅在将其应用到“子工况”后显示。

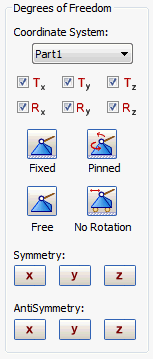

有多个按钮在被单击后将自动选中要约束的结构自由度。例如，“固定”约束将选中所有框，如下图所示。
“坐标系”下拉菜单允许用户在自定义坐标系中应用约束。

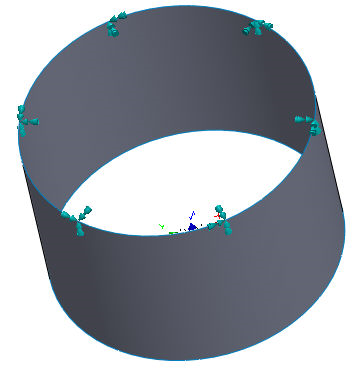

下图举例说明了其使用。
此示例中的约束将应用于自定义圆柱坐标系的 theta 方向。

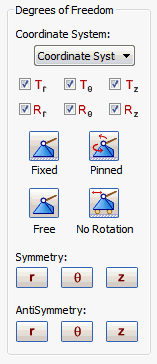

请注意，自由度将基于坐标系类型重命名，如
、
和
，分别对应圆柱坐标系中的径向、theta 和 z 约束。

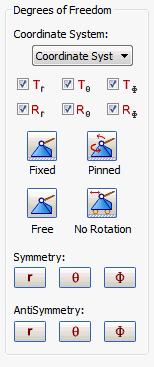

如果在“约束”对话框中指定了球坐标系，则分别对应径向、theta 和 pi 约束的自由度 、 和
，如下图所示。

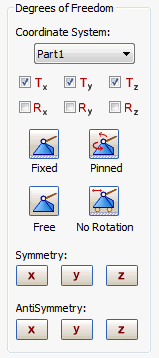

矩形坐标系中的“固定”约束将进行如下选择：
要应用对称约束，可以使用“对称”下的按钮，如 X（约束 Tx、Ry、Rz）等。
要应用反对称约束，可以使用“反对称”下的按钮，如 X（约束 Ty、Tz、Rx）等。
约束生成后，它将列在树视图中的“约束”下。可通过拖动或编辑“子工况”来将其应用于“子工况”。

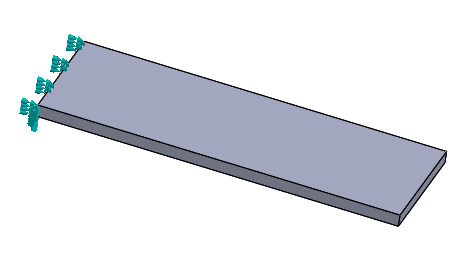

边上的固定约束
添加约束后，右键单击该约束，然后选择“移除”，即可将其从“子工况”中移除。此操作不会删除约束，仅将其从“FE 模型”树部分中移除。

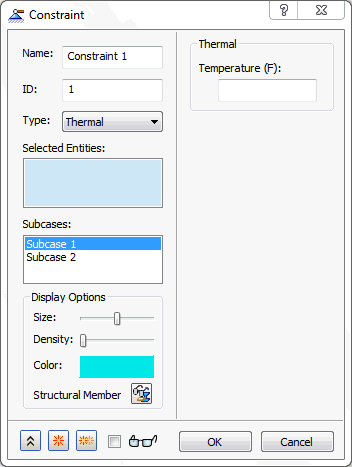

“类型”为“热”时，可将固定“温度”约束应用于选定实体，如下图所示。
