约束

在“Autodesk Nastran”功能区选项卡的“设置”面板中单击“约束”

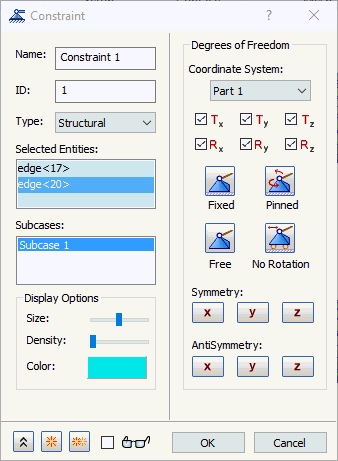

或者，在模型树的“约束”上单击鼠标右键，然后从关联菜单选择“新建”。将显示以下对话框：

该窗体包含以下主要区域：

• 名称：在此字段输入约束类型。例如，背面固定。
• ID：新建约束后会自动按顺序更新约束的 ID，此举可保证各约束的 ID 是唯一的。
• 类型：选择要应用于模型的约束类型。
  • 结构
  • 热
• 选择的实体：此部分列出了可被选择以进行约束的各种实体。可以选择面、边或顶点。
• 子工况：允许用户选择要应用约束的子工况。
• 显示选项：允许编辑约束的显示选项。
• 自由度：允许用户选择与要约束的选定实体关联的节点的自由度。
• 最小化/最大化对话框
• 新建：应用当前约束并清除窗体，以便为定义下一个约束做准备。
• 创建副本：应用当前约束并准备使用相同的设置定义下一个约束。如果要将同一类型的约束应用到其他实体或将不同类型的约束应用到相同实体，该功能将非常有用。仅修改必须更改的设置；保留适用于下一个约束的设置。
• 预览：通过单击此复选框，您可以动态更新约束图示符显示。默认情况下，该复选框将处于未选中状态，以便在大型模型中编辑多个面或边上定义的约束时提高性能。

单击页面底部的链接，可查看“约束”对话框内其中一些设置的详细信息。
