截面视图

在子工况的“位移”上单击鼠标右键，然后选择“编辑”。选中“截面视图”选项卡旁的框。

“截面视图”选项卡包含下列主要功能：

• 平面选择：
  • 首先，相对于模型的坐标系选择主剪切平面：前平面、顶平面或右平面。
• 位移和旋转：
  • 移动平面：相对于模型原点将所选平面移动指定距离。
  • X 旋转：相对于模型的 x 轴将所选平面旋转指定角度。
  • Y 旋转：相对于模型的 y 轴将所选平面旋转指定角度。
  • 单击位于“图”对话窗体“图”部分中的“显示”按钮以查看最新设置。

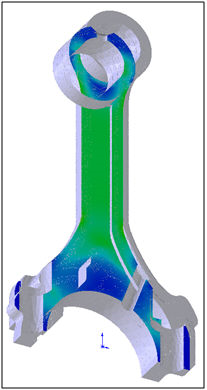

• 在有边界的平面上剖切：
  • 在剪切平面与模型相交处、紧靠模型的基本轮廓显示切片。

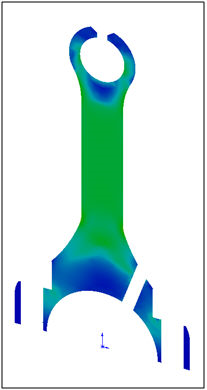

• 在无边界的平面上剖切：
  • 仅在剪切平面与模型相交处显示切片。

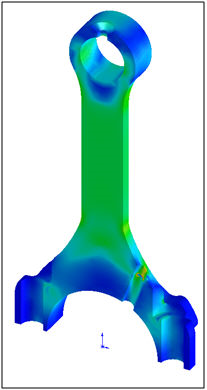

• 显示使用切割实体剖切：
  • 将显示切片和剪切平面一侧的模型部分。



  • 反转剖切方向：此选项允许选择显示剪切平面的哪一侧。
