螺栓连接器

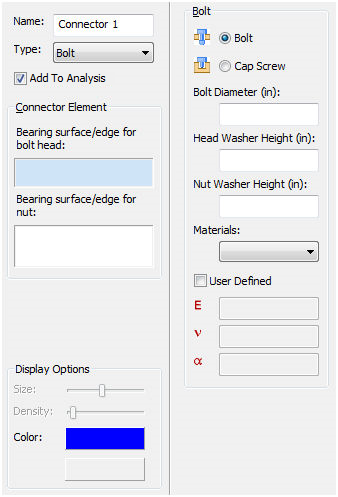

如果在“连接器”窗体的“类型”下选择“螺栓”选项，将出现以下窗口：

螺栓具有螺栓的可视化表示，这个表示可以或者也许无法精确表现正在进行的分析。

• 螺栓是附着到支撑表面的刚度杆的 FE 表示，以及具有螺栓尺寸的梁单元。
• 螺栓不考虑无螺纹部和侧墙之间的接触。
• 支撑面区域中的应力不是非常精确。为了更好地对此类应力进行建模，必须执行更详细的连接分析。
• 不应以对称的方式使用螺栓，螺栓横截面不会精确表示此内容。

如果选择了“螺栓”选项，则可以使用以下部分：

• 添加到分析：此复选框会自动将此螺栓连接器放置在树的当前“分析”分支中的“连接器”下。
• 显示选项：允许用户更改螺栓连接器的颜色。
• 螺栓：
  • 螺栓：用于选择“螺栓”选项。螺栓定义为带螺母和可选垫圈的螺栓。



    • 连接器单元：允许在当前“连接器名称”中定义多个螺栓单元。
      • 螺栓头的支撑面/边：此为螺栓头侧的表面或边。如果选择表面，则它必须表示支撑类型的表面。
      • 螺母的支撑面/边：此为螺母上的表面或边。

        与使用边相比，使用支撑面可以更有效地（通常更好地进行建模）进行创建。



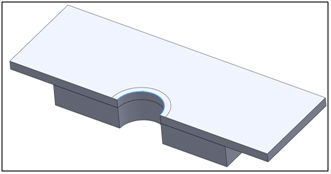

        表面



        边

    • 螺栓直径：可以在此输入螺栓的直径。
    • 头部垫圈高度：可以在此输入螺栓头侧的垫圈高度。
    • 螺母垫圈高度：可以在此输入螺母侧的垫圈高度。
    • 材料：这是包含已创建的可用材料的下拉列表。
    • 用户定义：使用此复选框可以定义螺栓所需的临界材料属性（E、nu、alpha (CTE)）。
  • 有头螺栓：用于选择“有头螺栓”选项。有头螺栓定义为使用可选垫圈穿入其他主体的螺栓。



    • 连接器单元：允许在当前“连接器名称”中定义多个螺栓单元。
      • 螺栓头的支撑面/边：此为螺栓头侧的表面或边。如果选择表面，则它必须表示支撑类型的表面。
      • 带螺纹区域的表面：这是定义有头螺栓的已用螺纹部分的表面。在某些情况下，将在需要进行加强的位置产生更大刚度。应采取措施将用于螺纹的表面量限制为有头螺栓螺纹与主体内螺纹接触的区域。

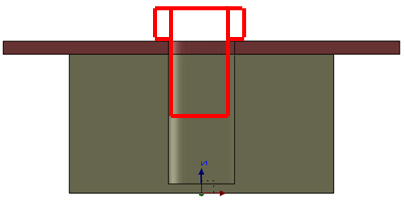

        示例：以下为螺栓表示。

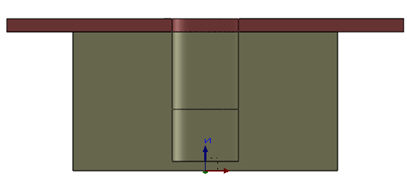

        应在螺栓的末端绘制分割线，以便不会过度加强其他主体，如下所示：



    • 螺栓直径：可以在此输入螺栓的直径。
    • 头部垫圈高度：可以在此输入螺栓头侧的垫圈高度。

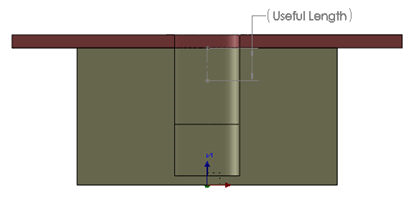

    • 有用长度：该值定义为有头螺栓可用螺纹的长度。默认情况下（留空），此值等于（螺栓直径）/2。



    • 材料：这是包含已创建的可用材料的下拉列表。
    • 用户定义：使用此复选框可以定义螺栓所需的临界材料属性（E、nu、alpha (CTE)）。

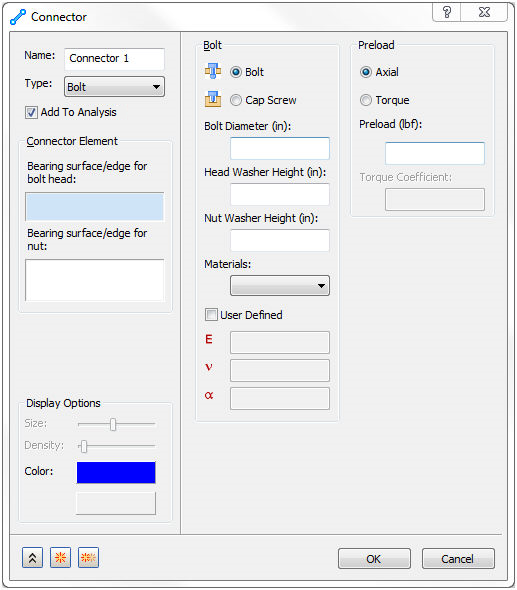

• 预加载：
  • 轴向：允许用户定义螺栓的简单轴向预加载荷。



  • 扭矩：允许用户输入用于恢复到最终螺栓预加载荷的扭矩值和扭矩系数。使用扭矩选项时，用于确定预加载荷的方程为预加载荷 = 扭矩 / (扭矩系数 * 直径)。扭矩系数在有关预加载期间的损失的文献中。
