矢量选项

在子工况的“位移”上单击鼠标右键，然后选择“编辑”。选中“矢量选项”选项卡旁的框。

“矢量选项”选项卡包含下列主要部分：

• 结果：
  • 可以选择不同类型的结果以显示在矢量点图中，如上图所示。
  • 例如，如果在“结果”下选择了“实体应力”，便可以按照矢量格式显示各种不同的法向应力和主应力。

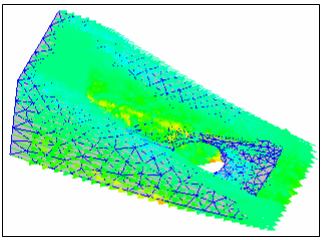

  • 在下图所示的示例中，法向应力显示为已变形网格上的矢量点图。



  • 可以选择在同一点图或轮廓点图上的矢量点图中（等等）显示多个矢量点图。
• 零部件：
  • 可以选择查看沿单一方向或组合方向的矢量，或仅查看其大小。
  • 如果在“结果”下选择了“实体应力”，则可以选择查看沿单一方向、平面以及方向与平面组合的矢量，或仅查看其最小、中间和/或最大主应力。
• 显示选项：
  • 可以更改矢量箭头的大小。
