本练习教用户如何利用结果平面了解您的流动和传热结果。

1. 单击“结果”选项卡中的“平面”

2. 通过单击“添加”创建平面:

结果概述

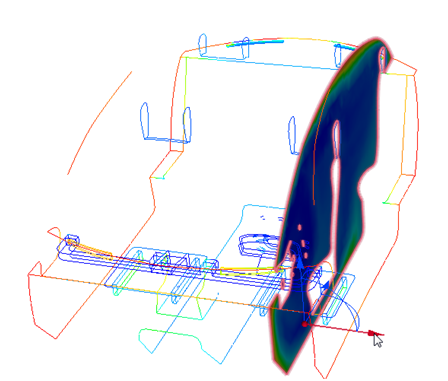

3. 在 X 方向的三维箭头上拖动光标以移动结果平面。缓慢地将平面掠过模型,以查看整个座舱中的温度分布。

注: 看到的结果可能与此处显示的略有不同。这是由不同 CAD 模型几何体中的差异造成的网格差别引起的。

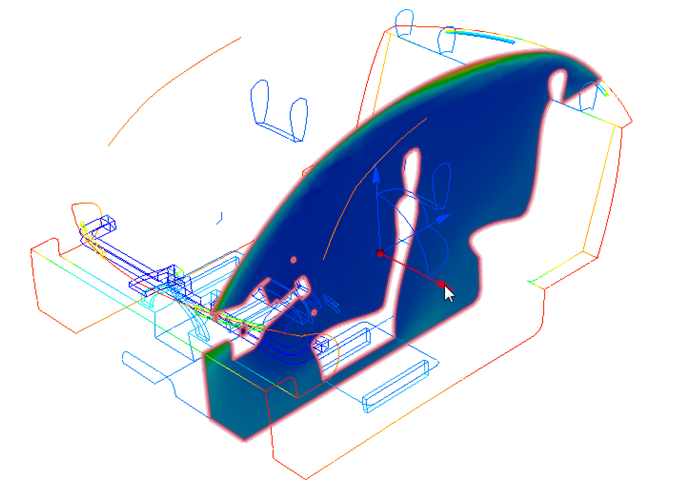

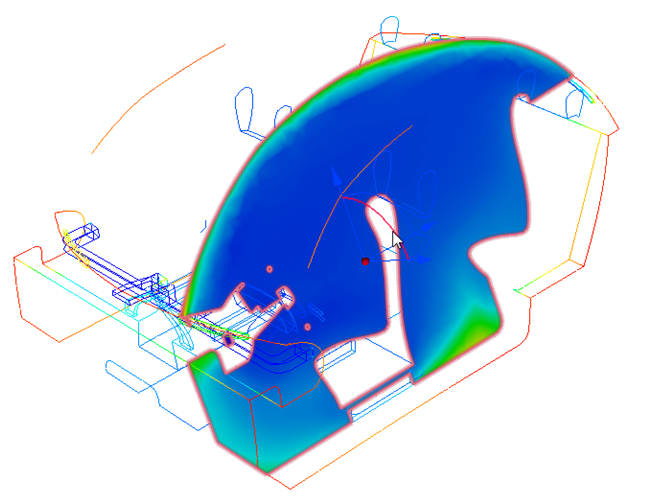

4. 在下图所示的三维弧上拖动光标以旋转结果平面。利用这种技术分析整个座舱中的温度分布。

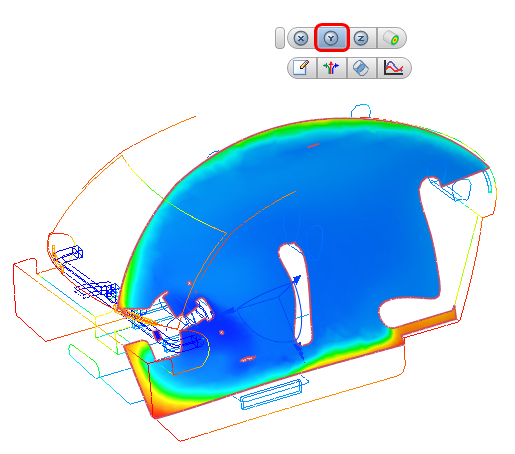

5. 将结果平面对齐到垂直轴。左键单击平面,然后选择 Y 图标。

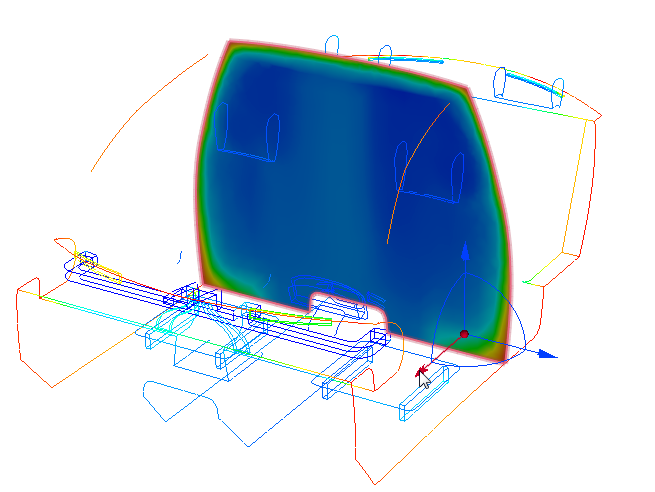

6. 在 Y 方向的三维箭头上拖动光标以移动结果平面。

注: 最高的温度出现在座舱底部附近。

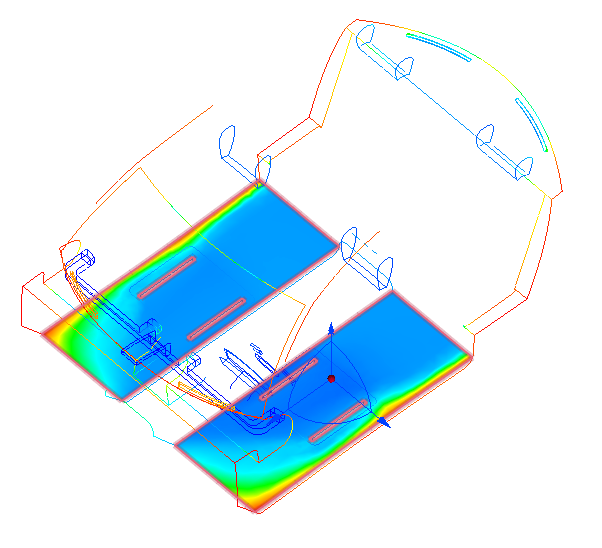

7. 若要将结果平面对齐到 Z 轴,请在平面上单击鼠标左键,然后选择 Z 图标:

8. 沿垂直于平面的方向拖动三维箭头,以查看整个座舱中的温度分布。

注: 前后乘员足部的温度较高。另请注意座舱中部稍为温暖的区域。

注: 此分析的目的是确定座舱内的垂直制冷效果是否均匀,并评估座舱前后部分之间的温度差异。在理想情况下,前后部分的温度差异应当极小或没有差异。

9. 若要测量前后乘员位置的温度,请定位一个平面,使其垂直于 X 轴并通过前后座位。左键单击结果平面,然后在工具栏上单击 X。拖动平面,使其对齐前座和后座头枕外侧的平坦面,如图所示:

10. 若要将视图垂直对齐到平面,请单击 ViewCube 的“右”面。

测量平面上温度的步骤:

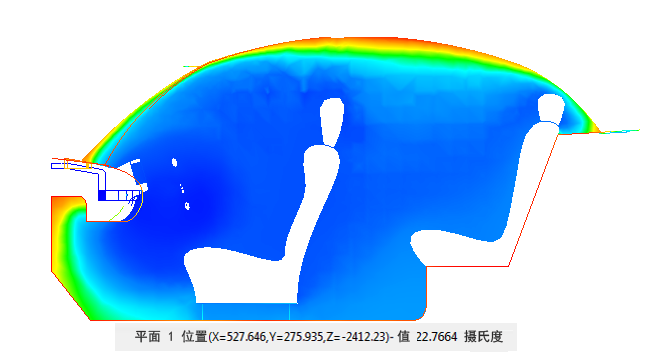

11. 将鼠标指针悬停在平面上以进行探测。检查界面左下角的状态栏上的温度值。对前后乘员足部、膝部、臀部和头部附近的位置进行探测。

注: 如果单击了 Autodesk® CFD 界面外部,则此时应单击模型显示窗口中的任意位置,以确保探测激活。

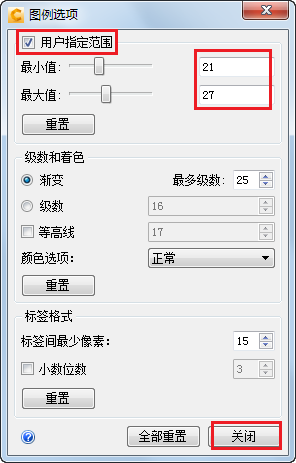

12. 调整图例范围,以亮显此区域中的温度差异:

乘员位置温度

13. 在结果平面上单击鼠标右键,然后选择“XY 曲线图”

14. 在“XY 曲线图”对话框中,输入“正面”作为标题,然后单击“添加点”

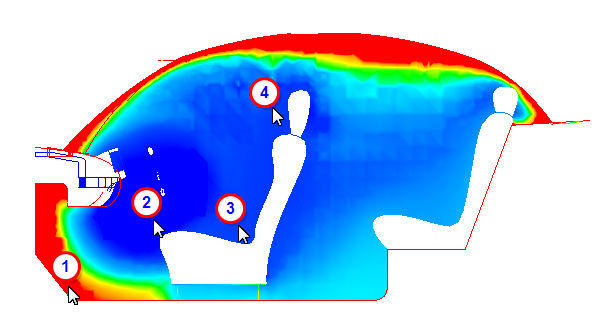

15. 单击结果平面上靠近前乘员足部、膝部、臀部和头部的位置,以选择绘图点。

16. 在“XY 曲线图”对话框中单击“绘图”

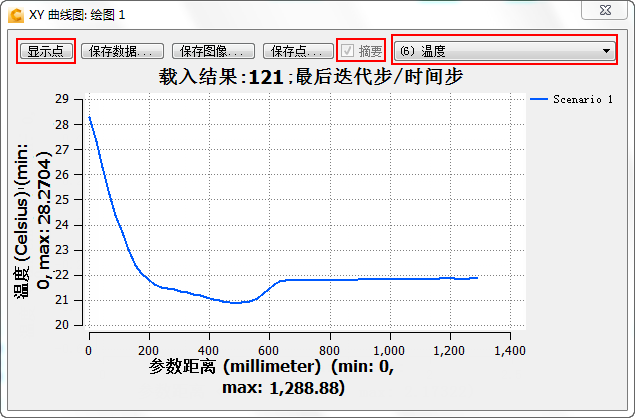

17. 单击“显示点”以隐藏点符号。选中摘要框。检查结果,然后关闭绘图对话框。

注: 也可以从绘图窗口右上角的下拉列表中选择其他要测量的结果。

注: 前乘员足部比乘员的其他部分温度高出大约 7° C。我们将使用这些信息评估此模型,选中“摘要”框以将其保存到“决策中心”。

18. 若要绘制后乘员位置的温度图,请打开“XY 曲线图”对话框(如果尚未打开)。为“XY 曲线图”指定标题“后部”。

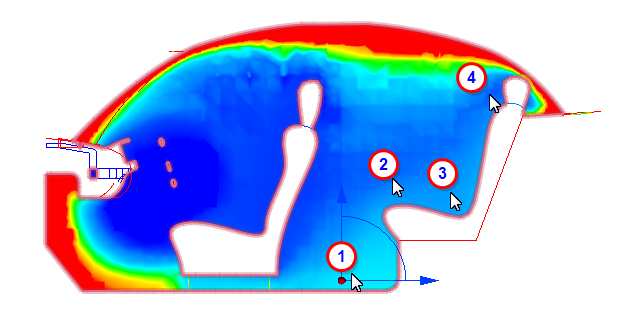

19. 若要选择绘图点,请在“XY 曲线图”对话框中单击“添加点”,并在结果平面上单击靠近后乘员足部、膝部、臀部和头部的位置:

20. 在“XY 曲线图”对话框中单击“绘图”

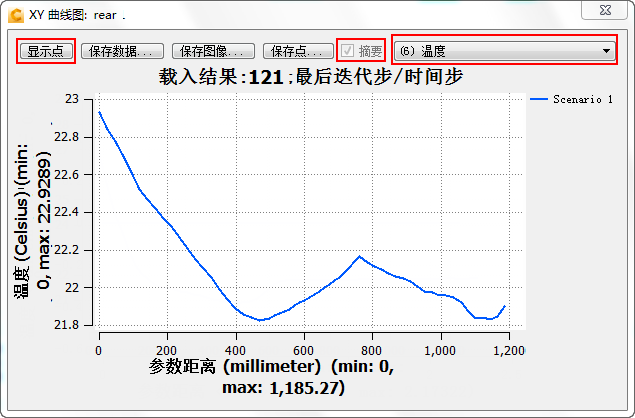

21. 单击“显示点”以隐藏点符号。选中摘要框。检查结果,然后关闭绘图对话框。

注: 后乘员足部比乘员的头部温度高出大约 3° C,臀部和膝部温度也高于头部。我们将使用这些信息评估此模型,选中“摘要”框以将其保存到“决策中心”。

22. 若要保存此视图以便稍后进行比较,请在模型外的区域单击鼠标右键,然后选择“获取摘要图像”。(或者,单击“结果”选项卡中的“摘要图像”。)

练习结束
