本练习教用户如何利用结果平面了解您的流动和传热结果。
气流
1. 若要查看从前寄存器流出的气流，左键单击结果平面并选择 Y 图标。然后，拖动平面，使其穿过通风装置，如图所示。
2. 若要查看此结果平面上的速度，请从“平面”上下文面板上的“结果”菜单选择“绝对速度”。

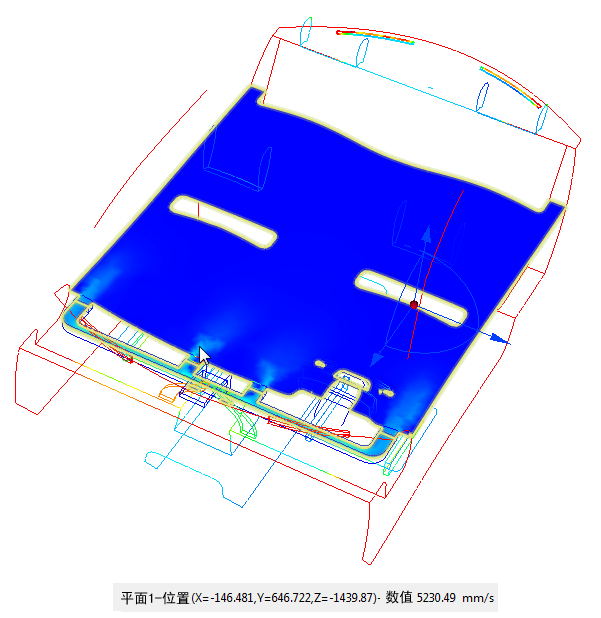

3. 通过将鼠标悬停在结果平面上探测速度。找出前通风装置中温度最高的位置：
4. 以更详细的方式查看速度：在“绝对速度图例”上单击鼠标右键，并选择“选项”。选中“用户指定范围”，并输入 6000 作为“最大”值。关闭“图例选项”对话框。

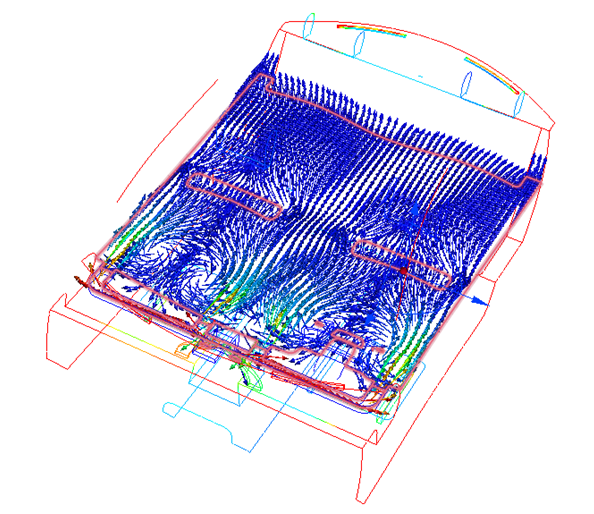

5. 若要显示矢量，在结果平面上单击鼠标右键，然后单击“矢量”。选择速度矢量。
6. 再次在结果平面上单击鼠标右键，然后选择“轮廓”。

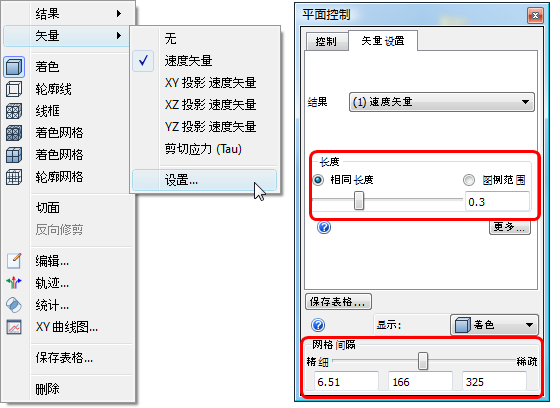

7. 在平面上单击鼠标右键，然后依次单击“矢量”和“设置”。在“平面控制”对话框的“矢量设置”选项卡上修改矢量长度和间隔。

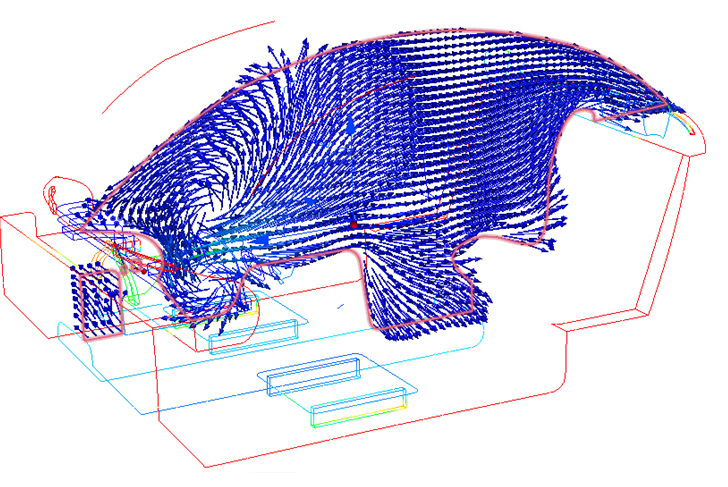

8. 请注意流量分布，包括前座附近的回流区域：
9. 左键单击结果平面，然后选择 X 图标。将平面拖到汽车中部。

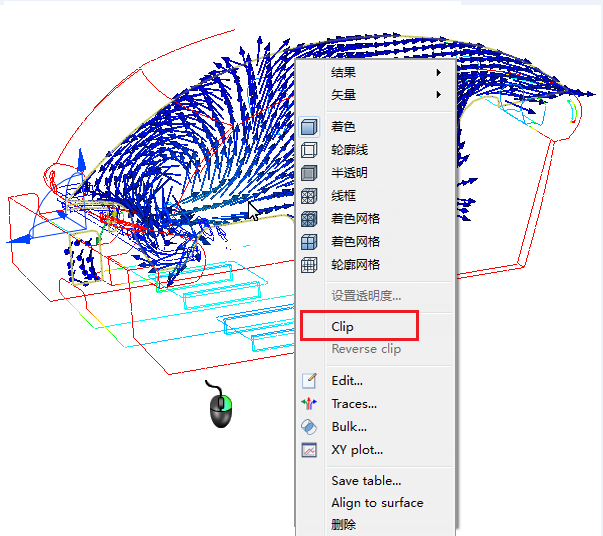

10. 在结果平面上单击鼠标右键，然后选择“修剪”。
11. 从快速访问工具栏中选择“着色”：

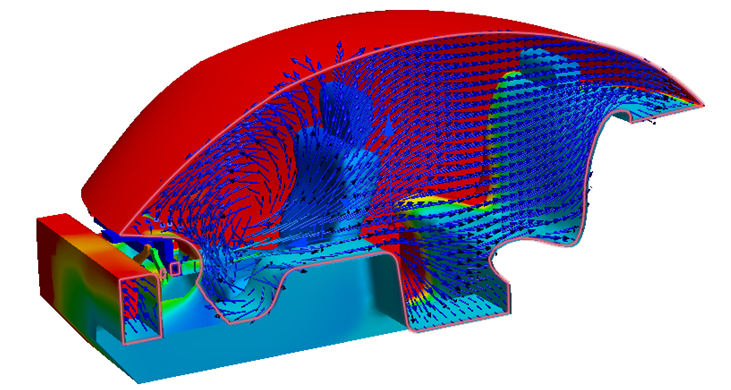

您应看到此视图：如果您看到模型的另一侧，请旋转模型，以便您可以看到结果平面，在平面上单击鼠标右键，然后单击“反转剪裁”。
12. 在平面上单击鼠标右键，然后取消选中“修剪”。
13. 从快速访问工具栏中选择“轮廓线”将模型显示为轮廓线。
14. 若要将结果平面与入口对齐，请左键单击结果平面，然后单击“对齐曲面”图标。
15. 单击入口。
16. 若要隐藏矢量，请在结果平面上单击鼠标右键，然后单击“矢量”。从菜单中选择无。
统计数据
17. 在结果平面上单击鼠标右键，然后选择“着色”。

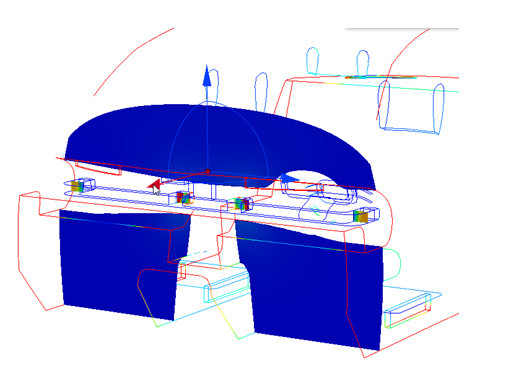

18. 拖动切面三重轴的法线轴，使平面通过四个前寄存器，如图所示：

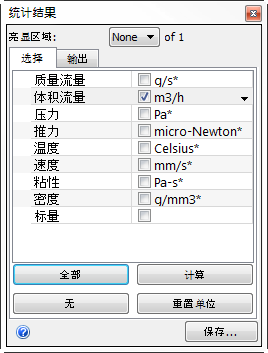

19. 比较前后两组四个寄存器间的气流平衡：选择“平面”上下文面板中的“统计”。选择“体积流量”。单击相邻的单位字段，然后选择 m3/h。
20. 单击“计算”。

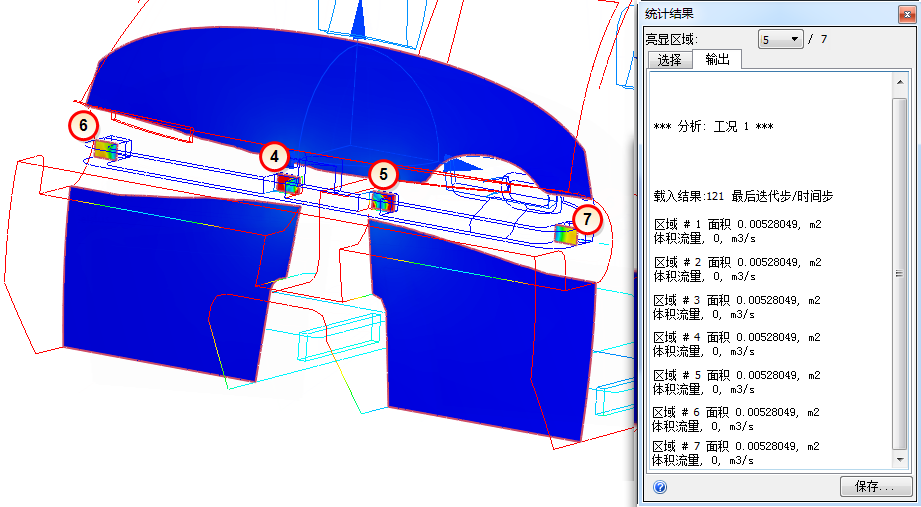

21. 从“亮显区域”菜单中选择区域以识别不同的寄存器。
22. 观察所有四个寄存器的流速。请注意，两个内部寄存器（区域 2 和 3）的空气流速均约为 20 m3/h，两个外部寄存器（区域 6 和 7）的空气流速接近 30 m3/h。
23. 若要删除现有结果面，在该面上单击鼠标右键，然后单击“删除”。
练习结束
