本练习将说明如何利用迹线了解流动结果。

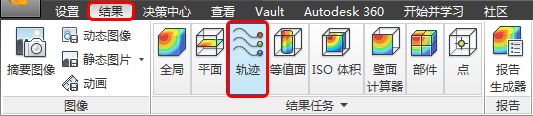

1. 单击“结果”选项卡中的“迹线”：
2. 在“创建集”上下文功能区中，将“种子类型”设置为“区域”，将“种子阵列”设置为“栅格”，而将“种子密度”设置为“0.1”。单击“添加”。

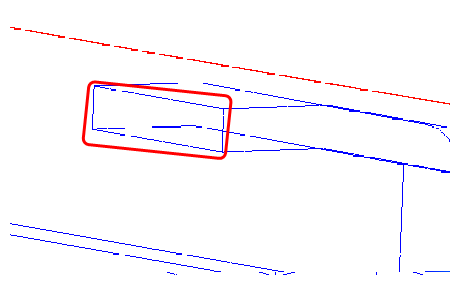

3. 单击平面：

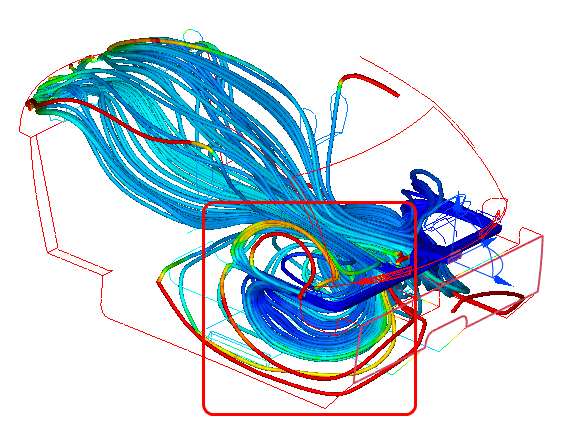

4. 观察座位前部的回流情况。这样可防止空气到达后座区域。
注： 迹线按照“全局结果”着色。在上面的图像中，它们按照“温度”着色。
5. 请注意，到达后座的气流大部分来自座舱中部。右键单击模型，然后单击获取摘要图像。
注： 此视图将用于解释模型的流动机理，并用于与其他设计方案进行比较。
6. 若要保存这些迹线以便稍后使用，请在模型外的区域单击鼠标右键，然后选择“保存视图设置文件...”将视图设置文件命名为“迹线”。
7. 若要删除迹线，请在迹线上单击鼠标右键，然后单击“删除”。
练习结束
