本练习教用户如何确定从完成的分析中获得的结果是否准备好接受评估。
1. 在输出栏中，单击“收敛图”选项卡。
注： 由于启用“自动强制对流”，运行指定的 100 次仅流动迭代。然后，再运行最多 250 次仅热迭代。

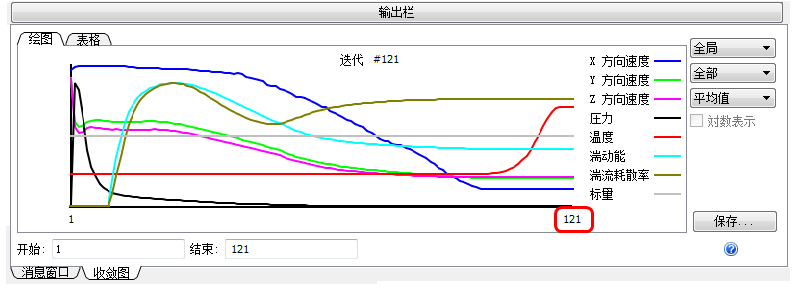

2. 为确定是否达到热收敛，检查迭代次数。如果迭代次数低于 350（指定的流动迭代和最大热迭代总数），则达到热收敛，分析自动停止。
注： 您的分析在停止之前完成的迭代总数与上面的图像相比可能会略有不同，原因是不同的 CAD 模型会有细微变化。
3. 若要查看温度收敛图，从结果菜单中选择“温度”：
注： 由于启用“自动强制对流”，在分析的第一部分仅进行流动求解。流动求解达到预定迭代次数 (100) 后将会停下，仅计算热求解。因此，在上面的图中，前 100 次迭代的温度曲线比较平坦。
4. 为确定在第 100 次迭代之前流动求解是否收敛，在达到第 100 次迭代之前检查温度变化。将“结束：”字段的值更改为 99 并按 Enter 键。
注： 如果在第 100 次迭代之前温度已经开始变化，我们就会知道流动求解在第 100 次迭代之前已经收敛。在本例中，未发生这种情况。

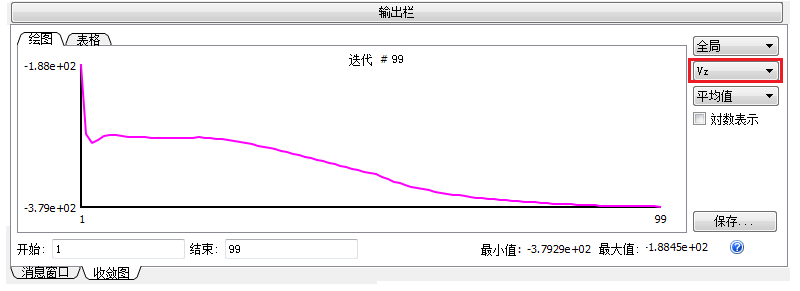

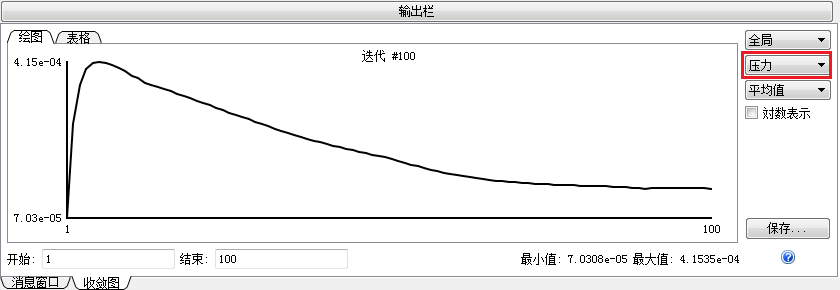

5. 若要检查流动求解的稳定性，从结果菜单中分别选择“压强”和“Vz”以检查 Z 方向（主流动方向）的压强和速度。
结论：压强波动极小，主流动变化接近平坦，因此流动收敛足以用于趋势分析。
练习结束
