在此步骤中，我们将为模型配置“自动剖分网格”。（操作非常简单...）

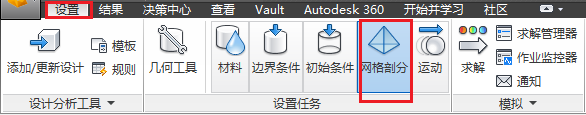

1. 单击“设置”选项卡上的“剖分网格”，以切换到“网格”任务：
2. 单击“自动调整大小”上下文面板中的“自动剖分”：
结果应为...
应该会在模型中的每条边上看到蓝色圆点。这些点代表节点的显示位置。下面说明了如何预览网格，然后再运行模拟...

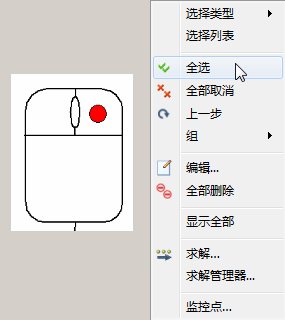

3. 在模型外的区域单击鼠标右键，然后单击“全选”。

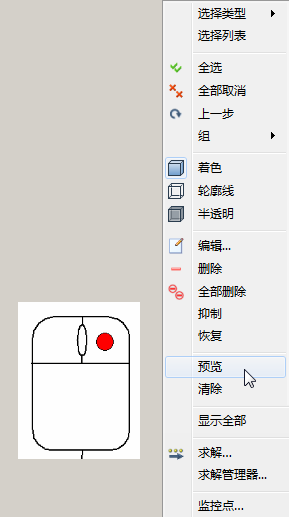

4. 在模型外的区域单击鼠标右键，然后单击“预览”。
注： 此过程不会构建完整的三维网格，但是它会在面上创建网格视图。这应该会花费一点时间...

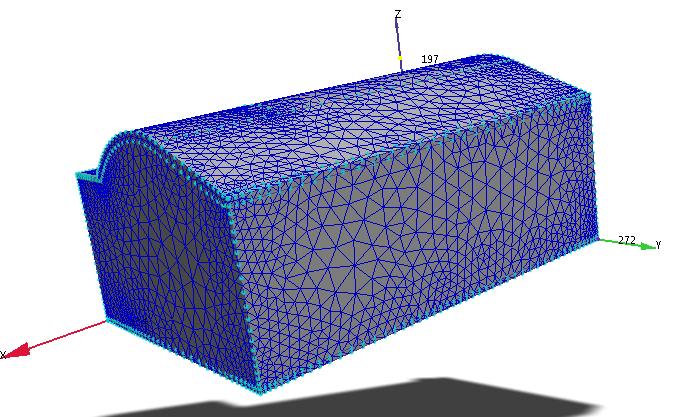

模型的每个面上的网格都会显示出来：
注： 请注意，Autodesk® CFD 会对实际的三维网格执行一些附加的平滑和增强操作。此预览并不精确等于最终的网格，但已足够接近，可供参考实际效果。

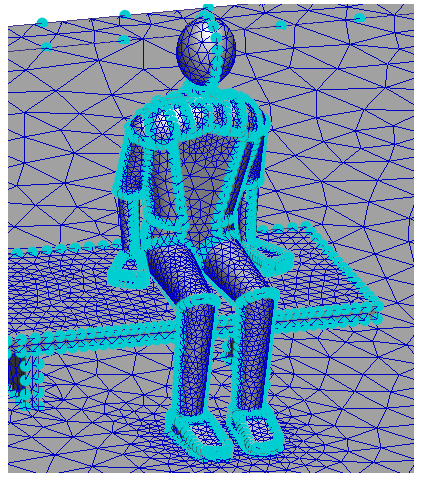

5. 旋转模型，隐藏部件，然后放大，以查看针对参观者的网格效果。

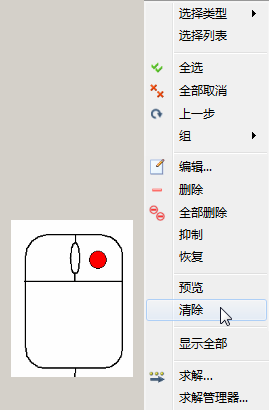

完成后，在模型外的区域单击鼠标右键，然后单击“全选”。再次单击鼠标右键，然后单击“清除”。这将移除模型的预览显示。
注： 我们基本上完成了设置。在接下来的步骤中，我们将定义分析如何运行，克隆此工况（创建“冬季”工况），并加以运行。
