若要使用 Autodesk® CFD 模拟 HVAC 通风，即使我们通常不会将空气构建为 CAD 或 BIM 模型部件，也需要同时定义结构单元和内部空气。在此步骤中，我们会将展厅中的大片空白空间定义为空气。
默认情况下，我们看不到空气部件，因为它已会墙部件遮挡。

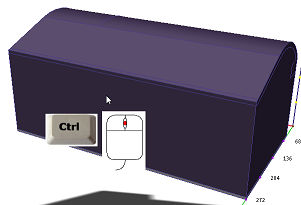

1. 若要看见空气，请按住 Ctrl 键，并单击鼠标中键，以隐藏墙：
|
|

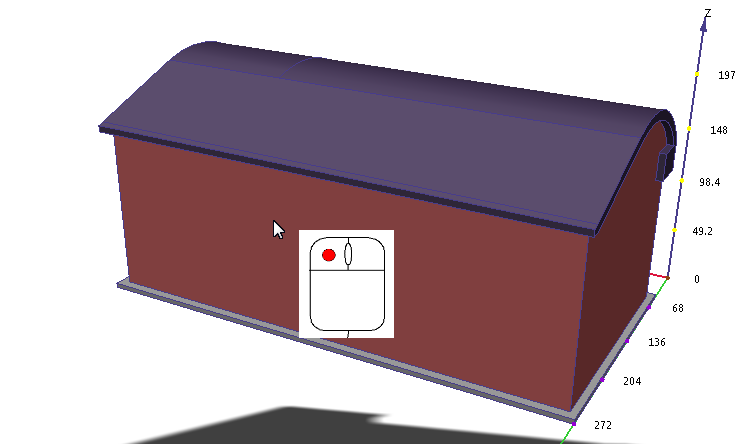

2. 在空气部件上单击鼠标左键以将其选中：
3. 单击“材料”上下文面板中的“编辑”：

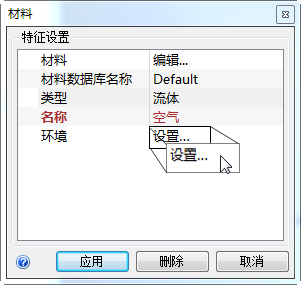

4. 在“材料”快速编辑对话框中，确认“类型”为“流体”，并且“名称”为“空气”。
5. 在“环境”行中，单击“设置...”。

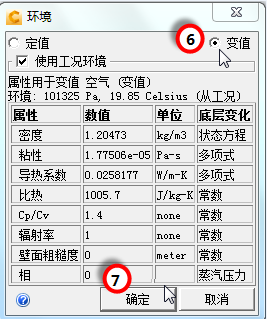

6. 在“材料环境”对话框中，单击“变值”。
7. 单击“确定”。
注： 在步骤 6 和 7 中，我们修改了空气材料的定义，以允许其属性随温度变化。这是必需的，因为对于空气在展厅中的移动，浮力起着非常重要的作用。

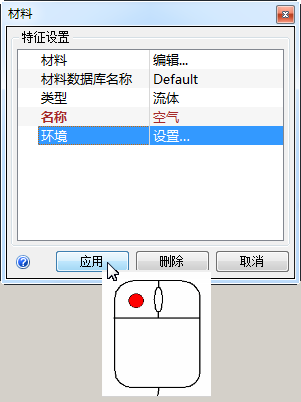

8. 在“材料”快速编辑对话框中单击“应用”。
结果应为...

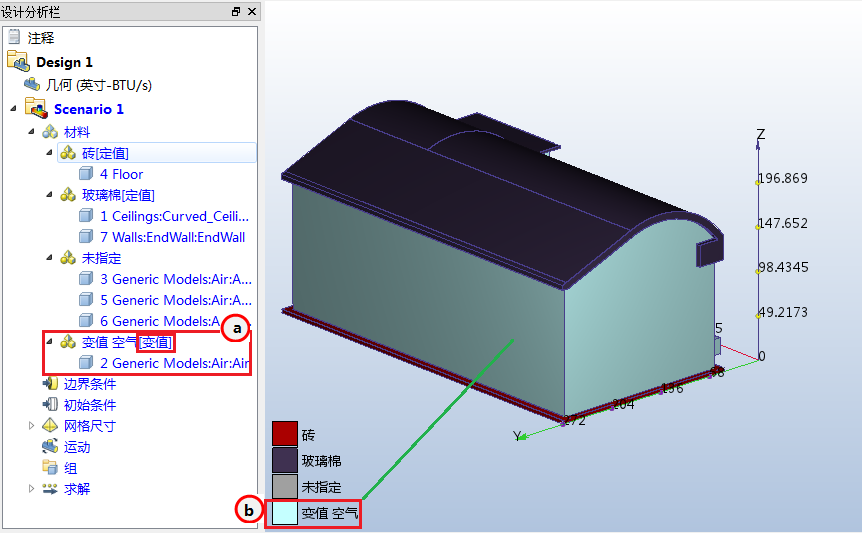

9. 若要验证空气材料是否已正确指定，请查看设计分析栏和部件颜色：
- a. 在设计分析栏中，确认“空气”部件的材料设置正确无误。（请确保“空气”材料名称之后跟有“变值”一词。）
- b. 空气部件应为蓝色，与图例中“空气”的颜色一致。
注： 如果一切正常，请继续下个一步骤。如果存在问题，现在即可将其修复。
