關於做為 BIM 內容準備 Inventor 組合

做為 AEC 產業所用產品的製造商，您可能需要製作符合 BIM 要求的模型。

BIM 軟體 (例如 Autodesk Revit) 使用者期望收到簡化的模型以供使用。

Autodesk Inventor 與 Autodesk Configurator 360 (C360) 協同運作，可協助您製作 BIM 相容內容，並透過易於使用的網頁介面提供該內容。

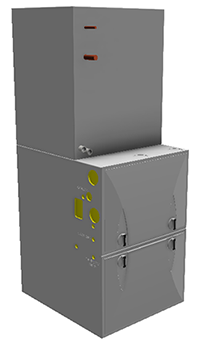

您可以使用 Autodesk Inventor 來建立詳盡的模型，然後準備好用於簡化模型的 BIM 表現法。

您可以使用 C360 將模型發佈至網頁，AEC 使用者可以藉此檢視詳細模型、視情況對其進行規劃，並以可在 Revit 或其他 BIM 軟體中使用的格式下載簡化的模型。

準備 Inventor 組合

建立詳盡且可規劃的 Inventor 產品模型。
1. 使用 iLogic 建立規則驅動式模型。iLogic 規則可以由參數驅動，而這些參數可限定為特定值或範圍。
2. 使用簡單的 iLogic「表單」來控制 AEC 使用者可見的參數。
  若要取得有關 iLogic 的更多資訊，請參閱：
建立設計視圖表現法 (DVR)，其中僅包含要在匯出之 BIM 模型中可見的內容，來簡化模型。這適用於頂部組合和次組合。在每個層級上，您應隱藏以下元件：
1. 用戶 (即，Revit 使用者、建築師等) 不可見的元件
2. 代表智慧財產的元件
3. 不會對視覺簡報起到重大作用的元件，例如，結件等小零件，以及其他用於指示大小/功能等的不必要零件。
若要取得有關視圖表現法的更多資訊，請參閱〈建立、編輯和還原視圖表現法〉
從頂層組合開始，針對每個具有 BIM 相關設計視圖表現法的次組合：
1. 將選取優先度設定為「元件」。
2. 在每個次組合上按一下右鍵，然後選取「表現法」。
3. 在對話方塊中，選取為 BIM 模型建立的設計視圖表現法。
4. 按一下「確定」。
5. 將頂層 DVR 更名為「BIM」。C360 要求將 DVR 命名為「BIM」，因為它使用 DVR 進行匯出。雖然僅需在頂層組合執行此作業，但為了保持一致性，您可能需要在次組合中使用相同名稱。
  註: 儲存模型後，作用中的 DVR 會顯示在 C360 中。匯出為 BIM 格式時，會使用 BIM DVR。這可讓您向 AEC 使用者顯示詳細模型，但可讓 AEC 使用者匯出並使用簡化的模型。
在 Inventor「BIM 交換」環境中使用「MEP 建立」工具，來加入所需的 BIM 接頭。若要取得更多資訊，請參閱：
使用「匯出建築元件」來執行以下作業：
1. 加入適用於產品的 BIM 詮釋資料。Inventor 可讓您存取：
  1. 可搜尋的 Revit OmniClass 清單，以便您可以使用 Revit 術語指定產品。
  2. 您想要匯出的模型性質。
2. 指定模型方位和插入點。
3. 按一下「匯出建築元件」對話方塊底部的「套用變更」，以儲存變更，而不建立新的 BIM 檔案。
建議：建立名為「RevitFamilyTypeName」的 iProperty。此值將在 Revit 中用做族群類型名稱。此性質的值可以是靜態字串，也可以使用 iLogic 規則以程式化方式進行指定，使其對於提供的參數值而言是唯一的。

上載到 Configurator 360

當模型準備好用於 C360 時，在 Inventor 中開啟模型後，請於「Autodesk 360」頁籤上，按一下「上載到 Configurator 360」。

註: 需要 Subscription 才能使用 C360。如果您沒有 Subscription，系統會讓您開始使用試用版。或者，如果另一使用者是 C360 管理員，則可以透過 C360 網頁介面壓縮並上載模型。

若要取得有關後續步驟的更多資訊，請參閱以下 Configurator 360 說明主題：

按需使用 BIM 內容
規劃終端使用者模型

什麼是 OmniClass？

「營造分類系統 (稱為 OmniClass ™ 或 OCCS) 是營造業界使用的一種分類系統。OmniClass 在許多應用領域的都有很高的實用價值，從組織資源庫材料、產品文獻和專案資訊，到為電子資料庫提供分類結構。」

若要取得有關 OmniClass 的更多資訊，請移往 www.omniclass.org
