為模型建立網格之後，建議您執行一系列診斷檢查，以確保網格適合分析。
我們為您提供了下列工具來評估網格品質：
- 網格統計
- 網格修復精靈
- 網格診斷
註: 如果您要將網格類型從 Dual Domain 變更為 3D，應該在產生 3D 網格之前，先診斷及修正有關 Dual Domain 網格的任何網格建立問題。
若要獲得最佳分析結果，網格必須毫無錯誤且符合以下條件：
- 在理想情況下，元素縱橫比應低於以下限制：
- 20:1，適用於中間平面與 Dual Domain 網格中的三角形元素。
- 30:1，適用於將會轉換為 3D 網格之 Dual Domain 網格中的三角形元素。
- 50:1，適用於 3D 網格中的四面體元素。
- 在 Dual Domain 模型中，對於流動分析而言，我們建議網格匹配率必須在 85% 以上，而對於翹曲分析，則必須在 90% 以上。
- 在中間平面與 Dual Domain 模型中，必須以至少三列的元素來表示厚度的顯著變化，以確保對流問題 (如遲滯或跑道) 的精確預測。
或者，您也可以從中間平面與 Dual Domain 模型中移除小特徵 (如轉角混成與半徑)，以減少計算時間。您可以在 3D 模型中分析這些特徵，而且會在結果中產生非常高的網格密度及較少的整體變化。
好的網格對於取得精確的結果來說尤為重要。以下建議將協助您評估網格及清理模型。
目視檢查
某些異常只需要透過查看網格便可發現，如網格密度：
Dual Domain 網格的目視檢查

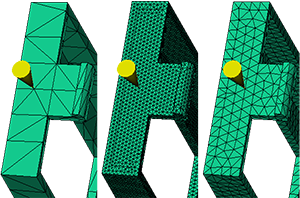

上圖顯示同一模型的三種極為不同的網格密度。
- 第一個網格太粗 (元素較少)，因此，網格匹配率可能較低，且此網格可能無法很好地表示零件厚度變化。
- 第二個網格的元素數比實際需要多；這將會導致計算時間較長。
- 第三個範例具有良好的網格密度。側面有幾列元素，且元素近似於等邊三角形，這表示已實現可接受的縱橫比。
網格統計
透過目視檢查確定網格密度正確之後，請使用「網格統計」報告來確定網格品質是否可接受。
針對中間平面與 Dual Domain 模型，「網格統計」報告包括以下部分：
- 圖元計數。
- 邊的詳細資料。
- 配向詳細資料。
- 交點詳細資料。
- 曲面三角形縱橫比。
- 匹配百分比 (僅限 Dual Domain 模型)。
針對 3D 模型，「網格統計」報告包括以下部分：
- 節點 (數目)。
- 元素 (四面體：數目、體積、縱橫比、最大雙面角；樑：數目、體積)。
- 總體積。
在網格統計中找出問題之後，可以採取修正動作以修正問題。
