套用約束

1. 在樹狀檢視中，於「子案例 1」下的「約束」上按一下滑鼠右鍵，然後選擇「新建」。
2. 將約束更名為「軸孔固定」。

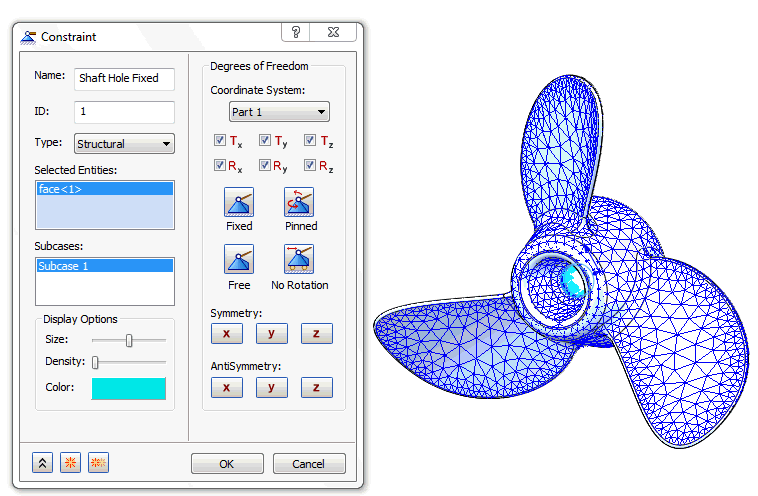

3. 導向 Autodesk Nastran In-CAD 內的模型，以便您可以清楚地檢視和點選下方的中心孔表面。



4. 請確保在「子案例」清單中選取「子案例 1」。
5. 接受預設設定，然後按一下「確定」來定義約束。

   依預設，會將約束設定為「固定」 條件 (所選表面上節點的所有 6 個自由度會受到約束)。

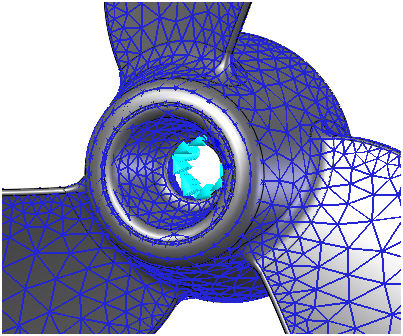

6. 如果拉近模型視窗中的軸孔，您現在可以查看固定約束的符號。
