樑

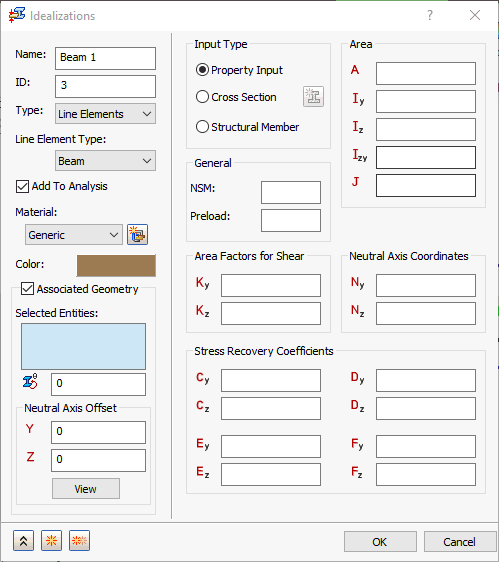

樑是每個節點具有六個自由度的 1D 元素 (其中剪力中心可以偏移)。它可在「輸入類型」下選擇使用「性質輸入」、「斷面」或「結構構件」。請參閱「線元素性質」頁面以取得有關「輸入類型」及相關設定的更多資訊。

• NSM：定義此元素類型的非結構質量。
• 預負載：預負載值可以是樑元素上的輸入。用於塑型具有預負載的連接。

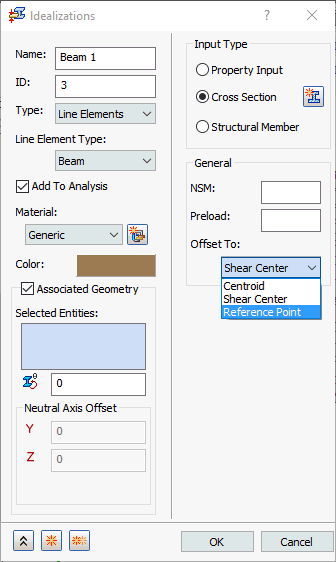

• 偏移至：選項包含形心 (預設)、剪力中心、參考點和原點。這些選項參照模型的實際網格 (數字表現法)。
  • 形心：將永遠對使用的資源庫零件的形心建立網格，無論其在螢幕上看起來像什麼。
  • 剪力中心：將對偏移剪力中心建立所選結構構件的網格。
  • 參考點：用於斷面定義。可將參考點指定給斷面上的某個位置，然後將剖面偏移指定給此參考點位置。
  • 原點：將對使用的資源庫檔案的偏移原點建立所選結構構件的網格。僅用於結構構件。
• 偏移向量會被視為如同剛性元素一般，因此必須遵循相同的限制。
  • 偏移向量不影響熱負載。
  • 不建議在計算差異剛性的解析中指定偏移向量，因為偏移向量將保持與其原始方位平行 (在啟用大位移效果的情況下，差異剛性是在挫曲、應力和非線性分析中計算)。
  • 下圖定義樑元素幾何圖形：

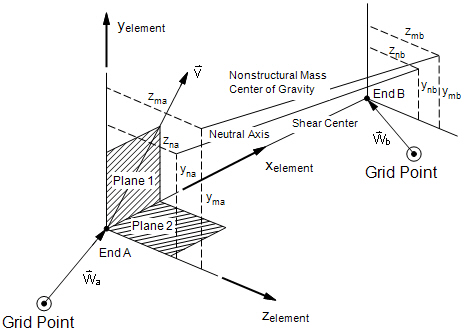

    樑元素幾何圖形系統

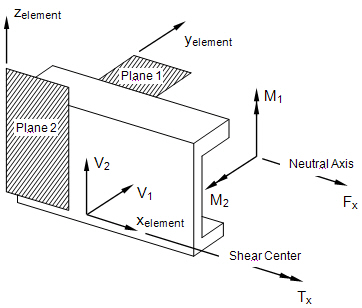

    樑內部元素力和力矩

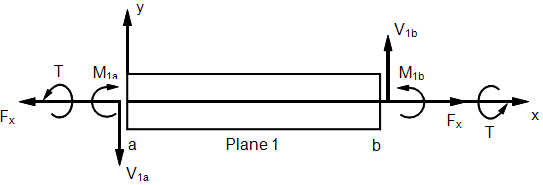

    樑元素內部力和力矩 (XY 平面)

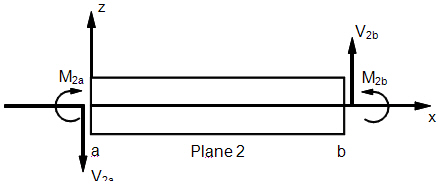

    樑元素內部力和力矩 (XZ 平面)
