線元素性質

在「物理屬性」表單中的「類型」下方，選取「線元素」選項。

然後，在「線元素類型」下，您可以選取不同類型的線元素：「柱」、「樑」和「管」。

跟隨此頁面底端的連結，可存取每個線元素類型特定的說明。此頁面涵蓋通用於兩個或三個類型的功能。柱、樑或管副主題則涵蓋只特定於一個類型的功能。

無論選取何種線元素類型，「輸入類型」區段下都有三個選項：「性質輸入」、「斷面」和「結構構件」。

• 關聯的幾何圖形：此選項適用於兩個「輸入類型」選項—「性質輸入」和「斷面」：
  • (性質輸入)
  • (斷面)

  對於結構構件，斷面性質是由 Inventor 的框架產生器或 SOLIDWORKS 的結構構件參數所指定。因此，結構構件的線元素不會顯示「關聯的幾何圖形」選項。

  當「關聯的幾何圖形」選項未啟用時，物理屬性會套用至整個模型 (所有草圖圖元)。啟用此選項可為零件或組合內的個別草圖圖元定義唯一的物理屬性性質。項目會列示在「選取的圖元」方塊中。

  • 選取的圖元：顯示與性質輸入相關聯的草圖曲線。
  • 旋轉角度 (度) ：它可讓您旋轉剖面，以便取得剖面的正確方位。
  • 中性軸偏移：
    • Y (in)：允許剖面在元素 Y 方向中偏移。
    • Z (in)：允許剖面在元素 Z 方向中偏移。
    • 視圖：顯示所選線的中性座標系統。X 軸是從線元素的端點 A 至端點 B，Y 軸則表示斷面中的垂直方向。

      必須允許「顯示座標系統」選項以檢視此功能。

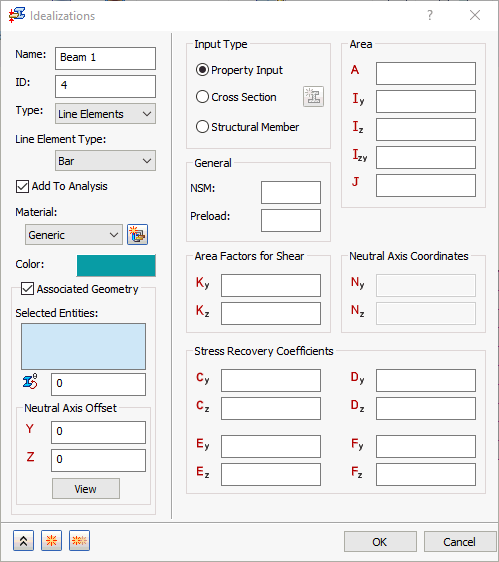

• 性質輸入：此選項可讓您透過輸入結構構件性質建立結構構件。



  • NSM：線元素的非結構質量將用於計算。
  • 預負載：定義軸向預負載值 (不適用於非線性解析)。
  • 面積：斷面面積。
  • lz：Zn 的慣性矩。
  • ly：Yn 的慣性矩。
  • lzy：慣性積。
  • J：扭力常數。
  • Kz：Z 中的剪切係數。
  • Ky：Y 中的剪切係數。
  • Nz：Z 中剪力中心的形心偏移 (僅對樑類型出現)。
  • Ny：Y 中剪力中心的形心偏移 (僅對樑類型出現)。
  • Cz：應力恢復點 C 的 Z 座標。
  • Cy：應力恢復點 C 的 Y 座標。
  • Dz：應力恢復點 D 的 Z 座標。
  • Dy：應力恢復點 D 的 Y 座標。
  • Ez：應力恢復點 E 的 Z 座標。
  • Ey：應力恢復點 E 的 Y 座標。
  • Fz：應力恢復點 F 的 Z 座標。
  • Fy：應力恢復點 F 的 Y 座標。

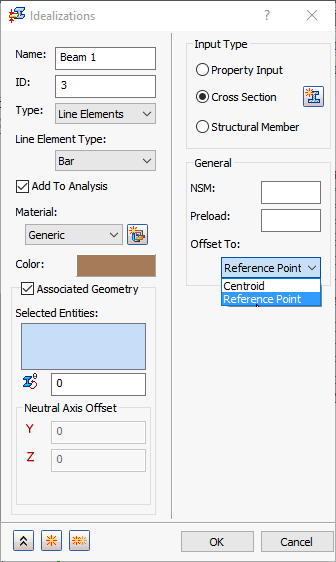

• 斷面：此選項可讓您根據標註和剖面樣板定義斷面。使用「斷面」 選項，您可以將 1D 元素定義為 PBEAML、PBARL 或 PPIPE。您可在 Autodesk Nastran 使用者手冊找到有關使用 PBEAML、PBARL 和 PPIPE 之重要性的更多資訊。

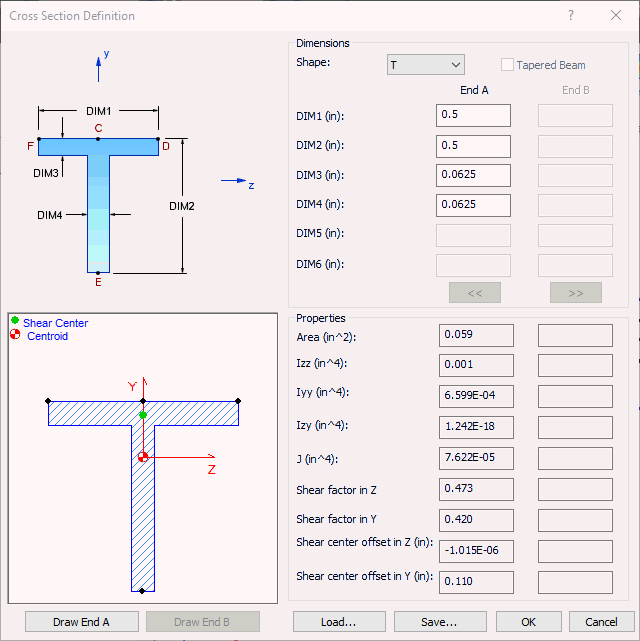

  • 圖示會啟動「斷面定義」視窗。這是定義樑、柱或管元素之斷面標註的位置。



    • 斷面的一般造型是使用「造型」下拉式清單 (T、I、凹槽等) 來選取的。
    • 然後，會根據造型影像填滿標註。DIM1、DIM2等。
    • 一旦填滿斷面標註，「繪製端點 A」或「繪製端點 B」按鈕可以用來根據標註繪製造型。
    • 可以使用「推拔樑」選項，但僅在「元素類型」設定為「樑」時才能使用。這將允許您使用標註的「端點 B」欄。
    • 和 按鈕將在「偏移至」選項設定為「參考點」時變成作用中狀態。這將啟用一個可在斷面四處移動，做為樑之偏移位置的參考點。(通常這是與加強面板搭配使用)。
    • 一般斷面資訊 (面積、Izz、Iyy 等) 一旦斷面完全定義且有效，將在「性質」區段下填寫。
  • NSM：線元素的非結構質量將用於計算。
  • 預負載：定義軸向預負載值 (不適用於非線性解析)。
  • 偏移至：定義偏移位置，且會根據「樑」和「柱」而有所不同。
    • 「樑」有三個選項：「剪力中心」(預設)、「形心」和「參考點」。
    • 「柱」有兩個選項：「形心」和「參考點」。

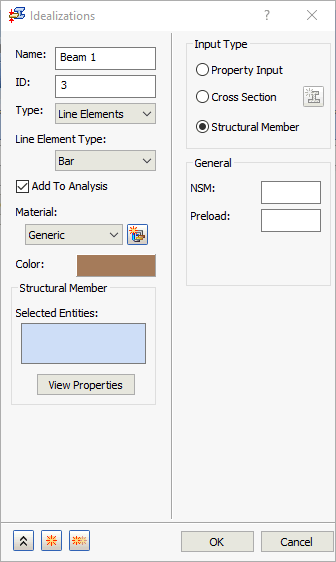

• 結構構件：此選項可讓您選取既有的結構構件。「結構構件」選項將 1D 元素定義為 PBEAM、PBAR 或 PPIPE。您可在 Autodesk Nastran 使用者手冊找到有關使用 PBEAML、PBAR 和 PPIPE 之重要性的更多資訊。



  • NSM：線元素的非結構質量將用於計算。
  • 預負載：定義軸向預負載值 (不適用於非線性解析)。此選項適用於兩個「線元素類型」選項 - 樑和柱。
  • 在「選取的圖元」方塊中按一下滑鼠右鍵，可從關聯式功能表中使用以下指令：



    • 刪除：從「選取的圖元」清單中移除選取的項目。
    • 全部清除：從「選取的圖元」清單中移除所有項目。
    • 選取零件 (僅限 Inventor)：在 Inventor 中，由「框架產生器」建立的每個結構構件都有自己的物理屬性，無論是由線元素或實體表示。使用「結構構件」指令可指定要在分析中使用的表現法。因為每個構件均會被視為一個獨立的零件，而且「選取零件」是唯一的選取模式，所以「選取零件」選項會永遠處於作用中的狀態 (無論已勾選或未勾選)。

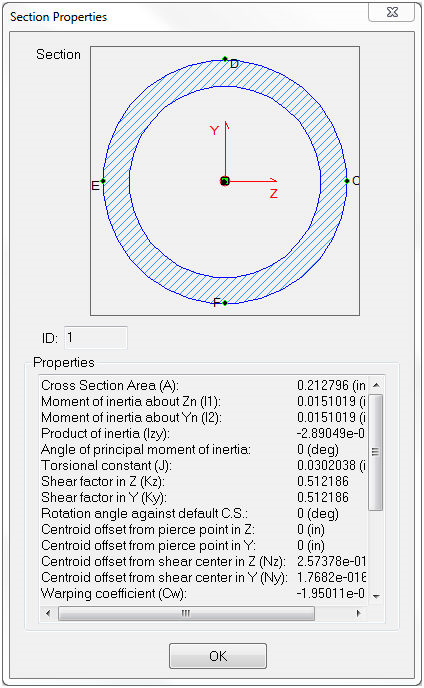

  • 按鈕會顯示「剖面性質」視窗。此視窗會展示斷面的造型，並列示性質。



    • 一般斷面資訊 (面積、Iz、Iy 等) 會列示在所選結構構件類型的「性質」區段中。
    • 在 Inventor 中，結構構件及其斷面 (角鋼、C 型凹槽、管等) 是使用「框架產生器」工具定義。
