編輯

按一下功能區上「分析」面板中的「編輯」按鈕，或在樹狀目錄的頂端的「分析」上按一下滑鼠右鍵，然後選取「編輯」，以開啟「分析」對話方塊。

這將允許您編輯上述的特徵 (「名稱」、「標題」、「類型」、「節點與元素輸出控制」、「輸出選項」和「動態選項)。其他對話方塊中的其他設定 (「選項」和「模型狀態」) 也會涵蓋在此頁面上。顯示的選項取決於您所選擇的分析「類型」。

• 名稱：在模型樹中識別分析的名稱。
• 標題：此標題會顯示在分析報告的頂端。
• 類型：從下拉式功能表中選擇所需的分析類型。
• 選取單位：提供一個用於定義分析對話方塊內單位系統的選項。

• 單位系統：
  • CAD 模型：其為 CAD 環境的「文件設定」中定義的預設單位系統。
  • SI：其為 MKS 系統 (公尺、公斤、秒、牛頓、開氏溫度和度數)。
  • 修改的 SI：其為修改的 MKS 系統 (公釐、公噸、秒、牛頓、開氏溫度和度數)。
  • 英制：其為英制/IPS 單位系統 (英吋、每平方英吋磅秒數、磅、秒、華氏和度數)。
  • CGS：其為用來設定標準單位 (如公分、公克、秒、達因、攝氏和度數) 的系統。

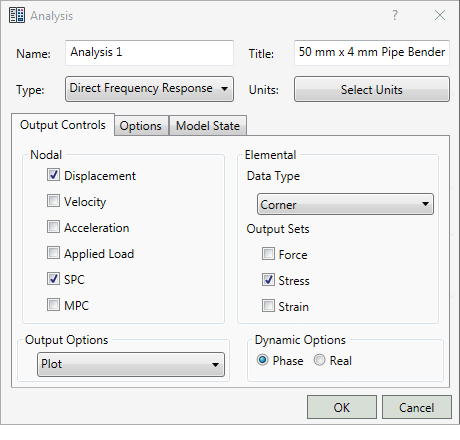

• 「輸出控制」頁籤 (請參閱上圖)：
  • 節點：可讓您要求所有節點結果：位移、套用的負載、SPC、MPC、格線集中力平衡。若為熱分析，您可以要求溫度和 SPC 熱流。若為動態分析，則可以要求速度和加速度。
  • 元素：可讓您同時要求力、應力和應變。若為熱分析，您可以要求熱通量。
    • 資料類型：選擇是否要輸出元素角點或形心的資料。
    • 輸出集：可讓您同時要求力、應力和應變。若為熱分析，您可以要求熱通量。
  • 輸出選項：可讓您定義「出圖」、「列印」、「沖孔」、「沖孔和出圖」。
  • 動態選項：包含「相位」和「實數」單選鈕。只在分析類型設定為「頻率」和「隨機響應」時，這些按鈕才會出現。它還包含「PSD 輸出控制」按鈕，在分析類型設定為「隨機響應」時出現。

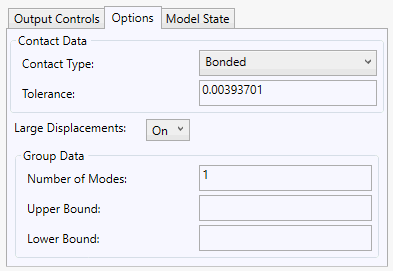

• 「選項」頁籤：



  • 接觸資料：可讓您設定用於產生自動接觸的預設設定。

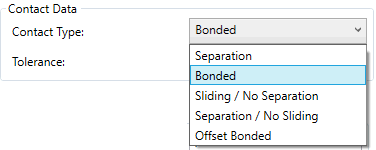

    • 接觸類型：定義 CAD 模型貼合零件之間的自動接觸。可用選項將如下圖中所示。



    • 公差：可讓您使用公差範圍內的面產生自動接觸。
  • 大位移：此選項適用於所有非線性分析 (非線性靜力、非線性挫曲、非線性暫態響應和自動衝擊分析 (AIA))。
    • 開啟：解法中包括大位移、從動力效果和差異剛性。
    • 關閉：解法中不包括大位移、從動力效果和差異剛性。
  • 群組資料：包含線性和非線性挫曲分析的特徵值資料。
    • 出圖：結果只會輸出至結果中立檔案系統。
    • 列印：結果會同時輸出至模型結果輸出檔和結果中立檔案系統。
    • 沖孔：結果會額外輸出至模型結果沖孔檔案。
    • 沖孔和出圖：其包括沖孔和出圖模式。

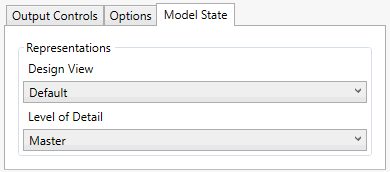

• 「模型狀態」頁籤 (僅限 Inventor)：Autodesk Nastran In-CAD 支援 Autodesk Inventor 中定義的表現法。此功能可讓您快速隱藏/取消隱藏或抑制/取消抑制組合或次組合的零件。



  • 表現法
    • 設計視圖：此下拉式功能表列示您在 Inventor 中建立的設計視圖表現法。在這些視圖中，如果特定視圖和分析不需要組合元件，則某些組合元件將不可見。隱藏零件仍然會參與分析。
    • 詳細等級：此下拉式功能表列示您在 Inventor 中建立的詳細等級表現法。在這些視圖中，不需要的元件會受到抑制，或組合零件會取代為單一零件表現法。受抑制的零件不參與分析。
