分析

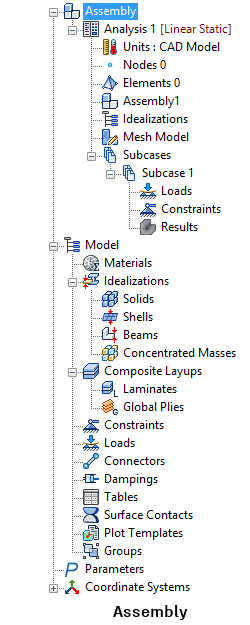

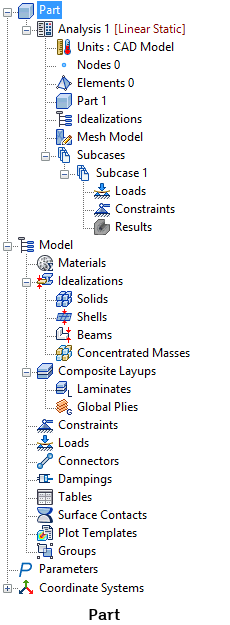

「分析」樹狀項目包含子層樹狀項目的集合，如下圖所示：

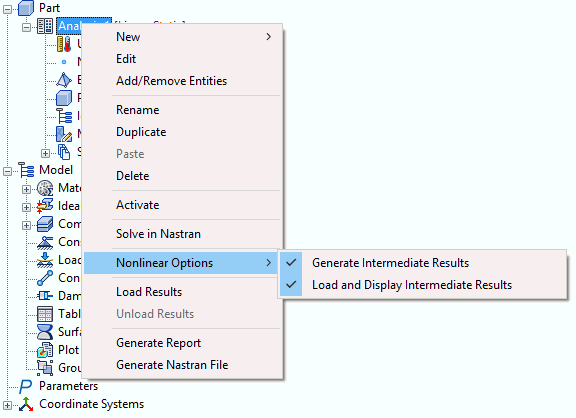

在「分析」上按一下滑鼠右鍵。可使用以下選項：

• 新建：
  • 子案例
  • 材料方向
• 編輯
• 加入/移除圖元
• 更名 (變更分析的名稱)
• 複製
• 貼上
• 刪除 (刪除分析)
• 啟用
• 在 Nastran 中解析
• 非線性選項：
  • 產生中間結果：勾選此選項時，解析器會為執行分析時可載入的每個增量產生 .FNO 檔。當分析完成時，這些中間 .FNO 檔會編譯為一個檔案。

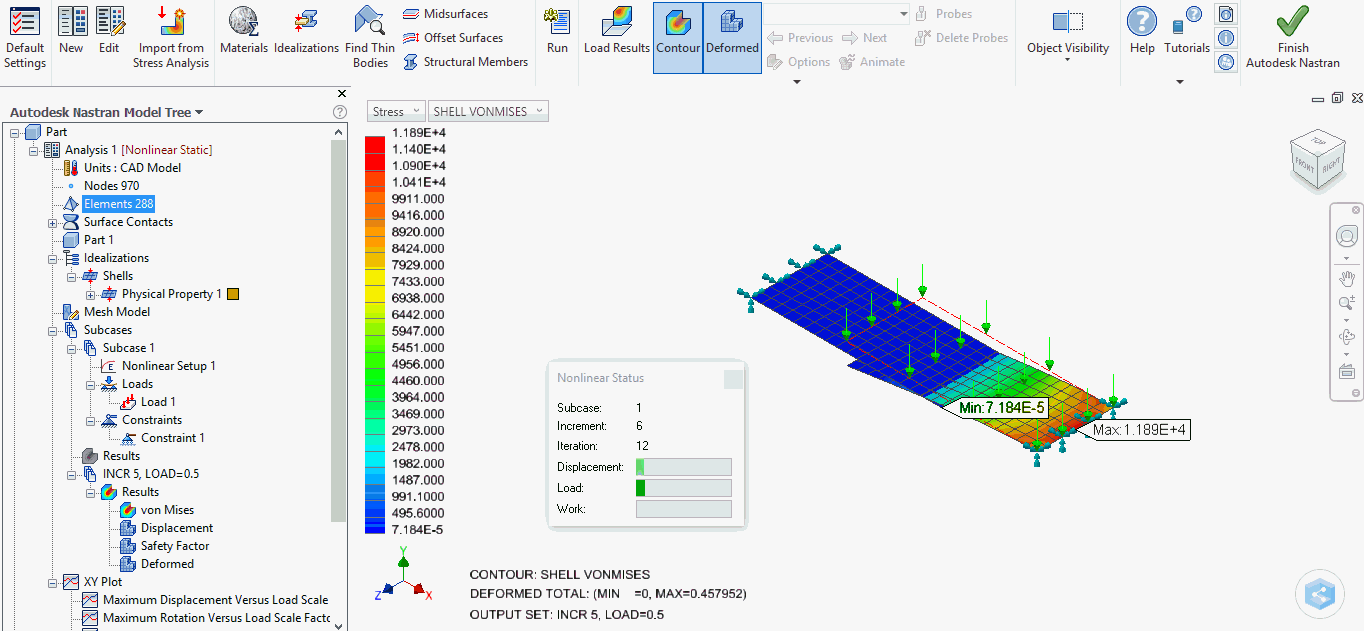

  • 載入和顯示中間結果：此選項與「產生中間結果」搭配使用，因此只在勾選了該選項時才可使用。增量結果會自動載入至子案例下的樹狀目錄，並可進行檢視，直到已解析下一個增量。如以下範例所示。



• 載入結果
• 卸載結果
• 產生報告
• 產生 Nastran 檔案

「分析」下的子層樹狀圖元為：

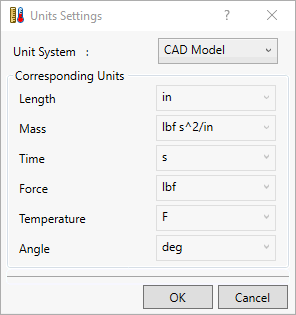

• 單位： 提供一個在「分析」層級中直接定義單位系統的選項。



• 節點 (顯示網格中的節點總數)
• 元素 (顯示網格中的元素總數)
• 連接器
• 表面接觸 (僅限組合)
• 零件/組合 (針對組合名稱下列示的個別零件)
• 物理屬性：
  • 實體
  • 薄殼
  • 樑
• 網格模型
  • 網格控制
• 子案例
  • 負載 (提供一個在子案例層級直接定義負載的選項)
  • 約束 (提供一個在子案例層級直接定義約束的選項)
  • 結果 (一旦解析成功，預設出圖樣板便會直接在其下方載入)

分析可以拖放至零件或組合名稱以複製分析。複本會自動啟用。

您可以選取為模態和暫態分析類型產生局部結果，以減少結果檔案的大小，並減少解析所需的計算時間。
