線元素

可在軟體內的一些表單中找到線元素。樑、柱和管元素會分類為線元素。此外，在相同品類內，但未以相同方式定義者為彈簧、桿和電纜元素。

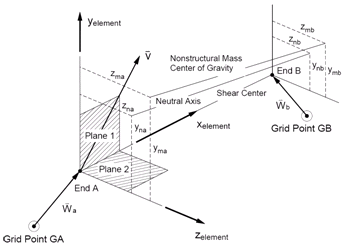

柱元素幾何圖形

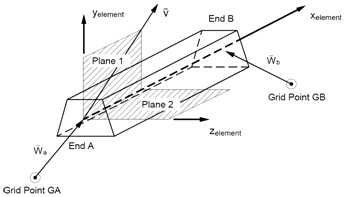

樑元素幾何圖形

元素幾何圖形

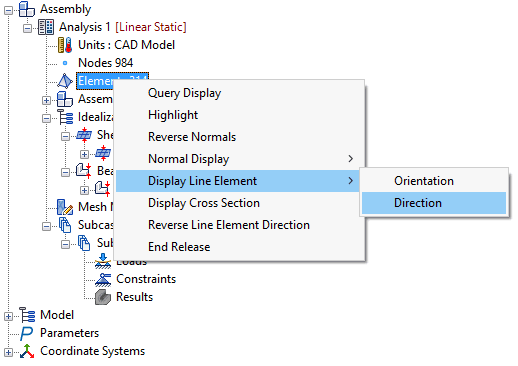

元素 X 方向是從格線點 GA 到格線點 GB 來定義。在此軟體中，使用者不會點選端點，而是點選曲線。使用者可以視覺化元素方向，方法為在「總元素」上按一下滑鼠右鍵，然後依序選取「顯示線元素」和「方向」。

元素 Y 方向是由斷面的方位定義。元素方位可用視覺化方向的相同方式來視覺化，您僅須改為選取「方位」。

元素 Z 方向是由這兩個向量的叉積定義。請注意，元素 ZX 平面定義平面 2，而元素 XY 則定義平面 1。

公式選項

只有線性樑和柱元素選項可用。柱元素僅可在樑的每個端點處 (在 GA 和 GB) 具有相同的斷面。樑元素可以具有不同的起始與結束斷面。使用此選項時，會從選取的曲線上的起點與終點插入每個中間元素斷面。這可讓您定義推拔樑剖面。

柱元素使用 Euler/Bernoulli 樑理論。這表示平面剖面在變形下仍保持平面。樑元素使用 Timoshenko 樑理論。這表示斷面不必保持平面。請注意，這是不可見的。

自由度

樑和柱元素兩者皆支援其端點上的所有六 (6) 個自由度。

元素輸出

樑和柱元素會輸出其端點中每個元素的結果。這表示不同的結果可在樑的端點 A，然後在端點 B。彎曲結果即平面 1 和 2。這會在輸出向量標題中加以識別。
