Autodesk Nastran In-CAD 中的有限元素

Autodesk Nastran In-CAD 提供各種可用的有限元素，可從建立的幾何圖形建置有限元素模型。Autodesk Nastran In-CAD 中有三個主要的有限元素群組可供使用。

• 實體
• 薄殼
• 線

Autodesk Nastran In-CAD 支援不同的網格組合，例如：

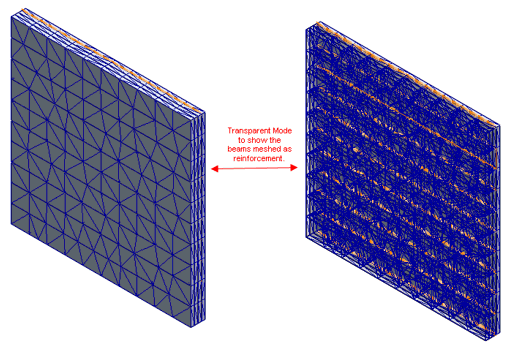

• 實體-樑組合的網格。 例如，在混凝土樓板的案例中，是經由選取強化樑的邊在實體網格內建立強化樑網格，如以下影像中所示。



• 薄殼-樑組合的網格。 此處，對於合併薄殼和樑的網格，我們可以有兩種不同的情況：

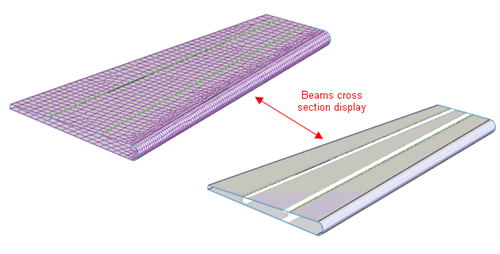

  • 範例 1：以薄殼建立表層網格的飛機側翼，以及以 C 斷面建立為樑網格的 C 翼樑，如下所示。

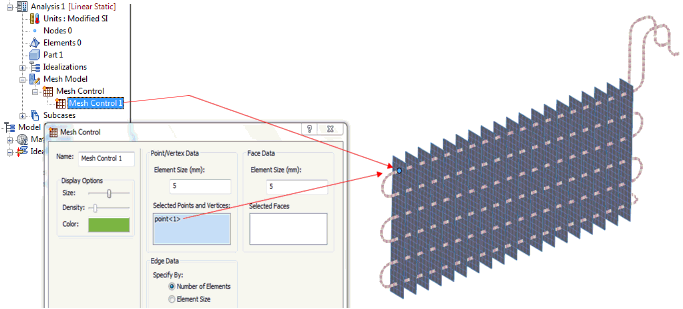

  • 範例 2：熱交換器，其中包含建立為薄殼網格的平板，以及建立為管元素網格的相交粗細管。如需連接，我們需要有相交 3D 點及網格控制，如以下影像所示。

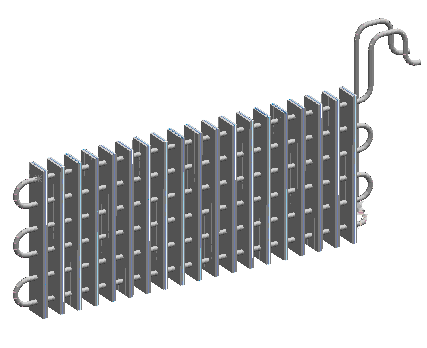

    熱交換器的斷面顯示為如下所示。

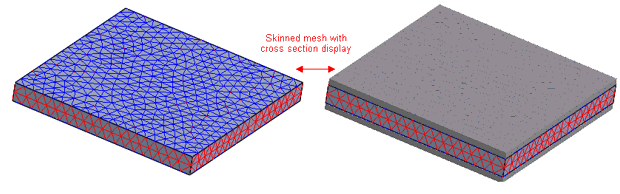

• 合併實體-薄殼的網格將稱為「植皮網格」。(請參閱《Autodesk Nastran In-CAD - 第三種情況 - 植皮網格》中的〈自學課程 32 種網格提示與技巧〉)。

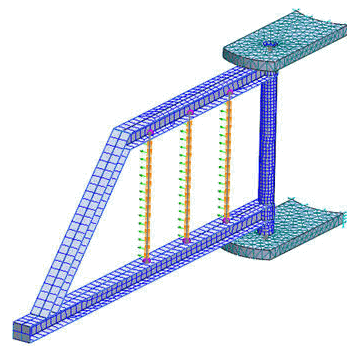

• 合併實體-薄殼-樑的網格將稱為「混合網格」。(請參閱《Autodesk Nastran In-CAD - 第四種情況 - 混合網格》中的〈自學課程 32 種網格提示與技巧〉)。

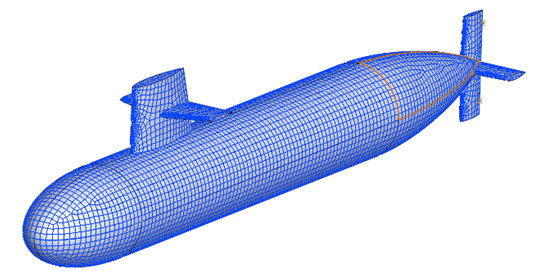

• 合併薄殼-薄殼的網格也稱為「薄殼連續網格」。
