此指令只適用於 Autodesk Nastran In-CAD for Inventor。它不適用於 SOLIDWORKS。使用「偏移表面」指令可手動指定實體零件的一或多個表面要轉換為表面表現法 (使用薄殼元素建立網格)。您可以指定原始表面位置到您想要放置偏移表面的位置之間的偏移距離。薄殼元素的厚度參數假設為偏移距離的兩倍，但您可以取代預設厚度值。此指令的作用類似於「中間表面」工具，原始的實體零件會被抑制，並取代為表面表現法。「偏移表面」工具的不同之處在於兩個地方—您可以指定偏移，而且您可以只選取一部分實體 (尤其是一或多個面) 做為薄殼元素表現法的基礎。
使用「偏移表面」工具：
- 按一下「Autodesk Nastran」

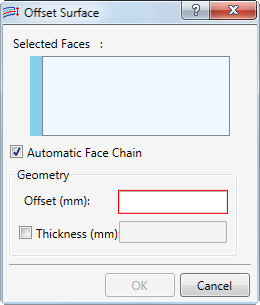

「準備」「偏移表面」。將顯示「偏移表面」對話方塊：
- 如果您想要單按一下選取一系列連續的相切面，請讓「自動面鏈」選項處於啟用狀態。如果您只想要直接按一下選取個別面，請停用「自動面鏈」選項。
- 在模型圖元區中，按一下要偏移的面，並用來做為薄殼元素表現法的基礎。每個點按的面會列示在「選取的面」方塊中 (如果啟用了「自動面鏈」選項，則包含所有相切面)。您無法選取相同「偏移表面」例證中兩個零件的面。因此，您必須針對要轉換為表面表現法的每個零件，分別執行「偏移表面」指令。
- (選擇性) 若要修改選集，請在「選取的面」清單中選取一或多個項目，然後按一下右鍵。從關聯式功能表中，您可以：
- 刪除選取的項目，或
- 從清單中將項目全部清除。
- 輸入所需的「偏移」距離。正偏移將表面移向面屬於的實體主體。負偏移將表面移開實體主體。
- 您可以選擇性啟用「厚度」選項，然後輸入使用者指定的厚度值。預設值為偏移距離的兩倍。
由於預設厚度 = 2 * 偏移，如果您指定負的偏移值，預設厚度將為負值。在這種情況下，請務必變更「厚度」，然後輸入適當的正值。
- 按一下「確定」以完成或按一下「取消」以中斷此作業。與選取的面相關聯的實體主體會被抑制，並且由偏移表面表現法取代。新的「偏移表面」會列示在模型樹的「物理屬性\薄殼」分支。
可能會出現快顯訊息指出因為幾何圖形修改而喪失某些特徵。
- 按一下「詳細資料」可查看喪失哪些特徵。
- 按一下「關閉」退出訊息。

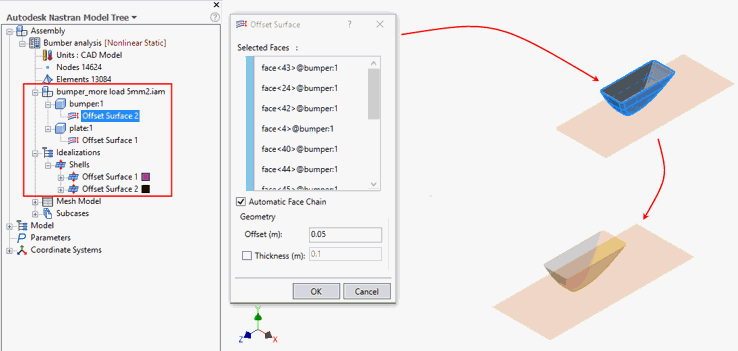

在以下範例中，「板」零件先前已轉換為表面表現法，「保險槓」零件現在也會轉換。「自動面鏈」選項處於作用中狀態，單按一下就可以選取實體的所有外部表面：
