手動

「手動」選項位於「表面接觸」對話方塊中，可讓您選擇主要圖元及從屬圖元，並定義所有基本和進階的接觸選項。

當您選取「手動」選項時，可使用以下設定：

• 類型：有兩種方法可定義表面接觸：

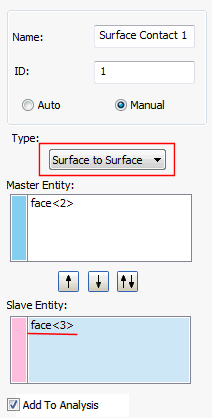

  • 表面至表面：

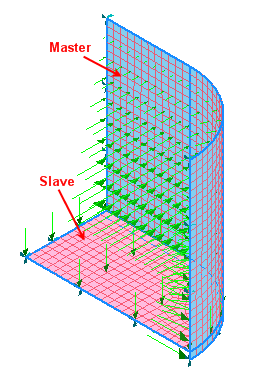

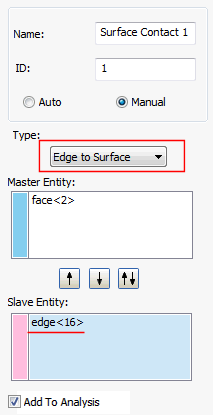

  • 邊至表面：



    您必須至少選取兩個面 (一個主要圖元和一個從屬圖元)，才能正確定義表面接觸，以建立接觸元素。您也可以選取多個主要面和從屬面。翻轉按鈕 (垂直箭頭) 可讓您輕鬆在「從屬圖元」和「主要圖元」清單方塊之間移動或交換。

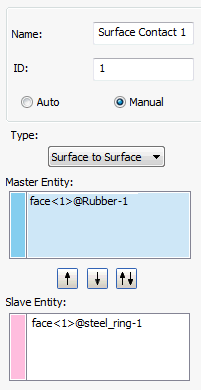

• 主要圖元：
  • 此欄位可讓您選取主要表面。
  • 「主要圖元」欄位中的選取一開始是設定為作用中狀態。若要重新啟用主要選取模式 (讓從屬選取處於作用中狀態之後)，請按一下「主要圖元」方塊。
  • 只能選取表面。
  • 藍色著色面表示它們被選取為「主要」圖元。

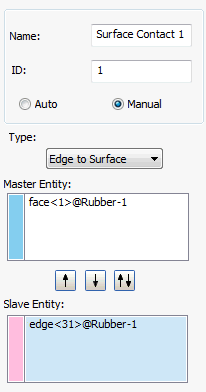

• 從屬圖元：
  • 此欄位可讓您選取從屬表面。
  • 按一下「從屬圖元」方塊可啟用從屬選取模式。
  • 可選取表面和邊。但是，請只選取適用於指定的接觸類型—「表面至表面」接觸的面，和「邊至表面」接觸的邊。





  • 粉紅色著色面表示它們被選取為「從屬」圖元。



• 加入至分析：您可以按一下「加入至分析」勾選方塊，將透過此方式產生的表面接觸套用至分析。您也可以從樹狀目錄的「模型」分支將接觸配對拖放或複製並貼上到「分析」分支。此外，您還可以在「分析」上按一下滑鼠右鍵，然後從關聯式功能表中選取「加入/移除圖元」。將顯示以下對話方塊：



  在「表面接觸」下的清單中，最初亮顯的項目已在目前的分析中顯示為作用中。最初未亮顯的項目只會在樹狀目錄的「模型」分支中。按一下可切換接觸項目的選取狀態。當您按一下「確定」時，亮顯的接觸配對將會加入至目前的分析，而非亮顯的項目 (如果有) 將會從分析中移除。此工具不會從樹狀目錄的「模型」分支刪除接觸配對。在以下影像中，在前面的對話方塊中選取的兩個手動表面接觸配對已加入至「分析」。



• 接觸資料：
  • 接觸類型：在此區段中，可以產生不同的接觸類型。「接觸類型」術語現目前與「Inventor 應力模擬」術語相符。此外，當您將游標懸停在「接觸類型」下拉式功能表時，可使用工具提示展示 Nastran 術語，如下圖所示：



    • 分隔(Nastran：一般)
      • 此接觸類型是表面與表面的實際接觸。允許同時使用滑動和開口。
      • 下圖的範例中展示了 3 個圖塊，底部圖塊已上移，並在接觸表面之間使用自由表面接觸。



    • 已連接 (Nastran：熔接)
      • 可使用此接觸類型將接觸表面連接在一起。它會與負載一起移動。
      • 此接觸類型的優點為網格不需要相同。
      • 在不同零件上的接觸表面具有不同的網格，而且未進行相對位移時，此情況很有用。換言之，表面會視為連接在一起。
      • 樑之間的熔接接觸響應會展示在下圖中。如圖中所示，它將會一起移動。



    • 滑動/無分隔 (Nastran：滑動)
      • 在使用此接觸類型時，元素的作用將類似於受到拉伸和壓縮時的熔接接觸元素，但將於平面中滑動。
      • 滑動接觸可用於線性和非線性解析。



    • 分隔/無滑動 (Nastran：粗糙)
      • 使用此類型的接觸，元素的作用將類似於受到拉伸和壓縮的一般接觸元素，但將不允許在平面內滑動。
      • 如果分析類型不是非線性，接觸類型將預設為熔接。



    • 偏移連接 (Nastran：偏移熔接)
      • 偏移熔接設定是用來將接觸表面之間顯著分隔的連接加以熔接。



  • 穿透類型：它僅適用於手動接觸。在此區段中，可選取主從穿透類型。有兩種類型可用：
    • 非對稱：
      • 在此方法中，只會檢查及調整從屬節點穿透至主要表面段的情況。
      • 這可能或導致主要節點穿透至可由更精細網格減少的從屬表面段。
      • 在預期主要表面可能會發生穿透時，可使用此方法來加速分析。事實上總是會發生某種程度的主從穿透。
    • 對稱：
      • 在此方法中，接觸配對的主從段也會各自成為從屬和主要段，因此會檢查及調整這兩種穿透情況。
      • 您可以使用此方法來取得更精確的結果，不過運算時間可能會依據模型大小而增加。
      • 此方法並不適用於「邊至表面」的接觸。
  • 剛性係數：此值可控制接觸的剛性縮放比例。系統會根據相鄰剛性自動決定剛性。
    • 此值愈高，接觸的剛性愈強，滲透愈少，但值若太高，可能導致收斂問題與衝突。
    • 某些時候將其設為較低的值將有助於收斂，但通常預設值 (1.0) 即可運作正常。
  • 摩擦係數：指定靜力摩擦係數。
  • 表面穿透偏移：指定表面穿透偏移。它可定義數值偏移，例如「板到板」或「實體到板」的接觸。
  • 最大啟用距離：這是一個公差值，指定應該啟用接觸元素的距離。這有助於限制接觸元素的數量，因此可減少解析時間，避免不必要及可能的接觸元素衝突。如果已勾選此方塊且未指定任何值，則會使用預設解析器距離。視模型大小而定，這會是一個較大的距離。當輸入某個值時， 解析器將使用該值。如果不勾選該方塊，則會使用自動功能。使用自動設定時，解析器會決定啟用距離。這與方塊保留空白並使用預設解析器的情況不同。

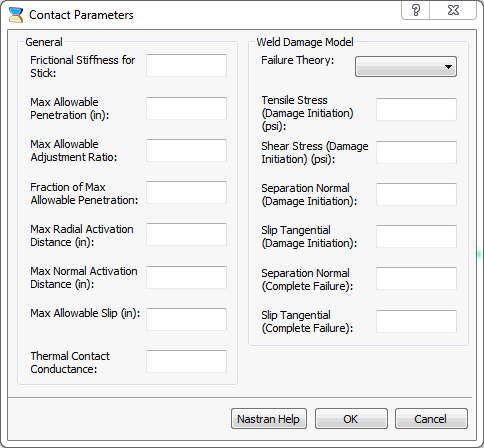

  • 進階選項：可讓您設定進階接觸參數。



    • 它具有兩個區段：
      • 一般：允許定義與 Autodesk Nastran 解析器有關的接觸參數。
      • 熔接破壞模型。

        請參閱《Autodesk Nastran 參考手冊》以取得更多資訊。
