節點

此項目會顯示在模型樹中「分析」分支之後。網格中的節點總數展示在標題右端 (例如，節點 786)。無論是否產生網格，都會在模型樹中顯示「節點」項目，如果模型沒有建立網格，其節點數會展示為零 (0)。

在「節點」上按一下滑鼠右鍵，即可從關聯式功能表中使用以下選項：

• 查詢顯示：開啟此選項時，允許模型中節點的即時內部重組。也可以使用「查詢顯示」工具列，存取節點的「查詢顯示」。
• 亮顯：亮顯選項可讓一組節點在模型中亮顯，以識別節點的位置和/或性質。有兩種方法可以指定要亮顯的節點：
  • 在模型上分別按一下節點，以圖形方式選取節點。
  • 如果您知道節點 ID，請輸入「圖元 ID」欄位，使用空格或逗號來分隔多個值。然後，按一下「加入」。

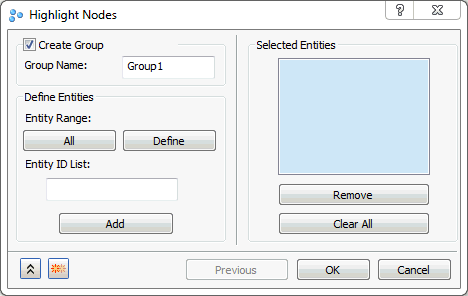

    在這兩種情況下，選取或輸入的節點會顯示在「選取的圖元」清單方塊中。「亮顯節點」對話方塊如下所示：



    您可以按一下「建立群組」勾選方塊，將「選取的圖元」方塊中的項目包括在新節點群組中。群組提供了一種便捷的方法，可在稍後重新選取多個項目。
