單位

此項目是模型樹中「分析」之下的下一個子層。它提供一個選項可定義「分析」對話方塊中的單位系統。

單位系統：

• CAD 模型：其為 CAD 環境的「文件設定」中定義的預設單位系統。
• SI：其為 MKS 系統 (公尺、公斤、秒、牛頓、開氏溫度和度數)。
• 修改的 SI：其為修改的 MKS 系統 (公釐、公噸、秒、牛頓、開氏溫度和度數)。
• 英制：其為英制/IPS 單位系統 (英吋、每平方英吋磅秒數、磅、秒、華氏和度數)。
• CGS：其為用來設定標準單位 (如公分、公克、秒、達因、攝氏和度數) 的系統。

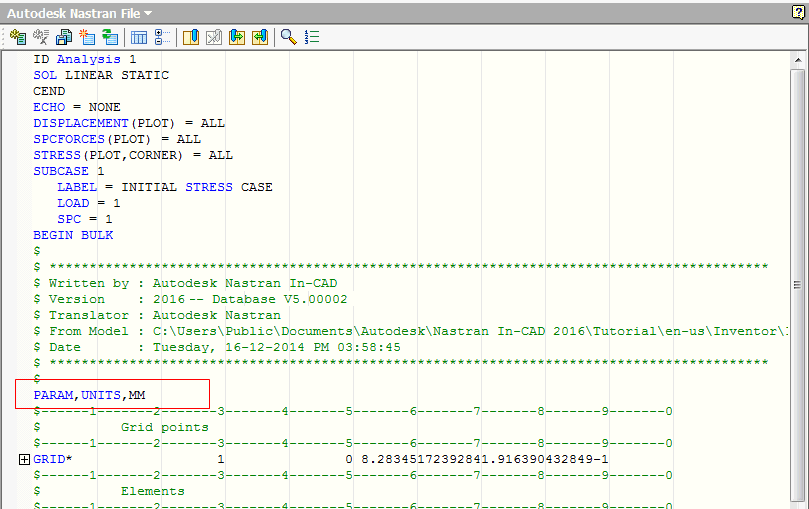

在「分析」表單中選取的單位僅針對該特定「分析」進行定義。這些單位也會匯出至 Nastran 批量資料檔案做為 PARAM、UNITS、LengthUnit (例如 IN 或 MM)。

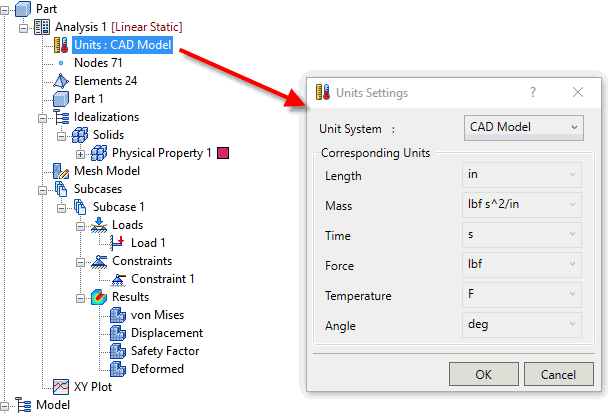

一旦定義了這些單位，將會展示於樹狀結構中的「分析」之下，您可以從該處編輯單位系統，如下圖所示。

顯示單位也會展示在結果輪廓出圖的圖例頂端。此時會提供下拉式功能表，供您快速切換至替代的顯示單位。
