元素

此項目會顯示在模型樹中的「節點」之後。模型中的元素總數展示在標題右端 (例如，元素 573)。無論是否產生網格，都會在模型樹中顯示「元素」項目，如果模型沒有建立網格，其節點數會展示為零 (0)。

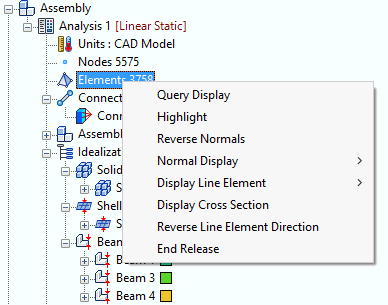

在「元素」上按一下滑鼠右鍵，即可從關聯式功能表中使用以下選項：

• 查詢顯示：當開啟此選項時，可讓您即時盤查模型中的元素。您也可以使用「查詢顯示」工具列來存取元素的「查詢顯示」。
• 亮顯：亮顯選項可讓您亮顯一組元素，以識別其位置和/或性質。有兩種方法可以指定要亮顯的節點：
  • 在模型上分別按一下元素，以圖形方式選取元素。
  • 如果您知道元素 ID，請輸入「圖元 ID」欄位，使用空格或逗號來分隔多個值。然後，按一下「加入」。

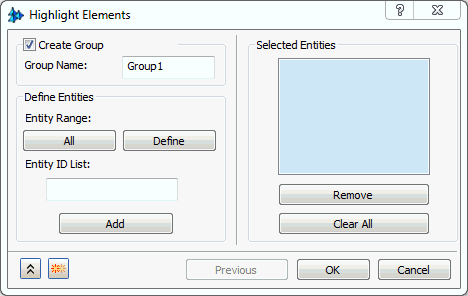

    在這兩種情況下，選取或輸入的元素會顯示在「選取的圖元」清單方塊中。「亮顯元素」對話方塊如下所示：



    您可以按一下「建立群組」勾選方塊，將「選取的圖元」方塊中的項目包括在新元素群組中。群組提供了一種便捷的方法，可在稍後重新選取多個項目。

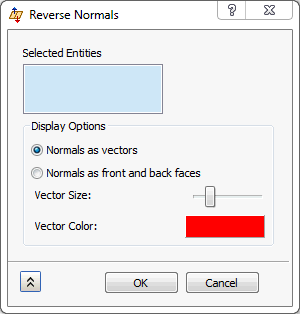

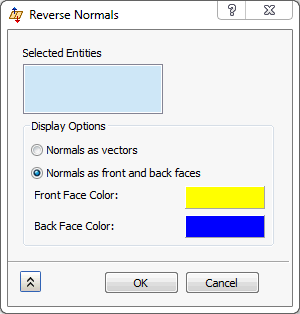

• 反轉法線：反轉網格元素法線的方向。僅在使用薄殼元素時，此選項才能使用。您可以在「顯示選項」下的兩個選項之間進行選取。
  • 法線作為向量：法線的方向會以向量來呈現。「向量大小」滑棒可讓您選取在螢幕上顯示的向量大小。按一下「向量顏色」下的顏色樣本，以讓您選取要顯示的向量顏色。
  • 法線作為正面和背面：法線方向會使用顏色來呈現。「正面顏色」表示正方向，「背面顏色」則表示負方向。您可以依照先前項目符號描述的類似方式來變更顏色。





• 正常顯示：
  • 關閉：不會顯示向量或正面/背面顏色。
  • 向量：顯示向量。
  • 顏色： 顯示正面/背面顏色。
• 顯示線元素：有兩個選項可用於顯示線元素。

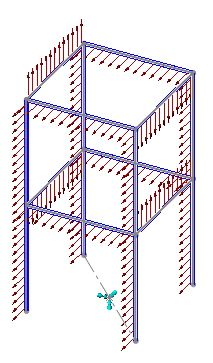

  • 方位：這會顯示 1D 線元素的元素方位向量 (元素 Y 軸)。這在判斷 1D 斷面的方位時會很有用。
  • 方向：這會顯示 1D 元素的元素 X 軸。這在判斷 1D 斷面的方位時會很有用。



    方位向量



    元素方位向量

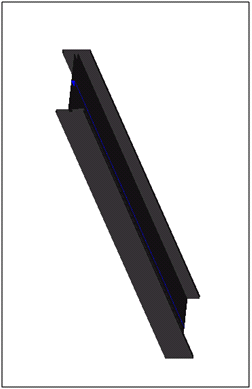

• 顯示斷面：這是用於 1D 和 2D 元素 (樑/柱和薄殼)。必須建立幾何圖形的網格，並將性質指定給特定網格以檢視斷面。它可用於查看板元素的厚度，以及使用斷面定義的 1D 樑元素斷面。

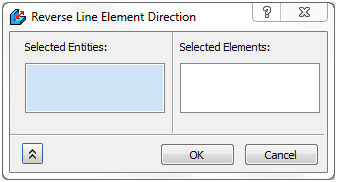

• 反轉線元素的方向：這有助於反轉線元素的方位和 x 軸。

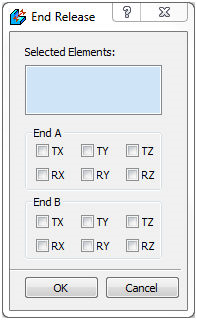

• 端點釋放：可支援線元素的端點釋放。樑元素具有 6 的自由度，在旋轉軸或鉸接頭特殊情況下，其中特定方向的旋轉或平移是自由的。端點釋放是一種特殊指令，可釋出一個或多個樑的自由度。

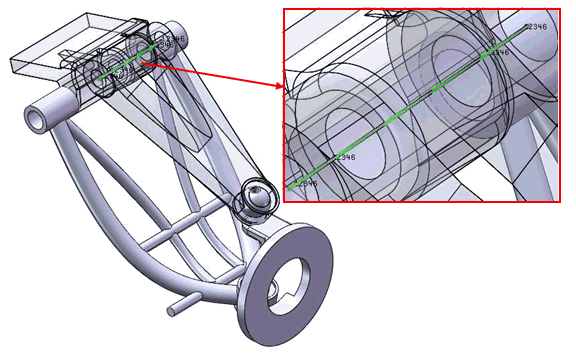

  假設鉸接的接腳是由樑元素所模擬。端點釋放 (沿垂直軸的旋轉) 將有助於模擬實際情況。

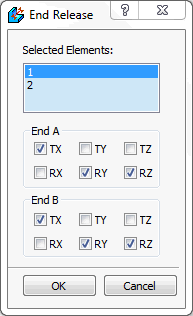

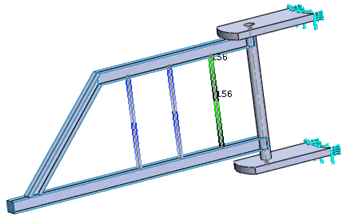

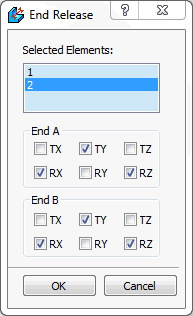

  您可以在清單中選取元素以定義每個元素的端點釋放。例如，從模型中選取兩個元素，然後選取第 1 個元素並勾選端點 A 和端點 B 的「Tx」、「Ry」和「Rz」。請注意，選取的自由度會以數字 (1-6) 亮顯在模型的元素中。

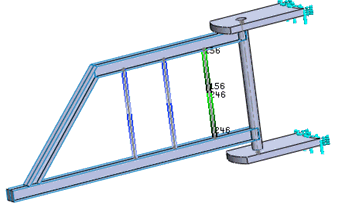

  現在，選取第 2 個元素並勾選端點 A 和端點 B 的「Ty」、「Rx」和「Rz」。請注意，選取的自由度會以數字 (1-6) 亮顯在模型的元素中。
