切換至

您可以整體或依零件定義網格設定。使用「切換至」選項可控制當您在瀏覽器中以滑鼠右鍵按一下「網格模型」並從關聯式功能表中後選擇「編輯」時要顯示哪個對話方塊。「網格設定」對話方塊用於整體定義網格。「網格表」對話方塊用於依零件定義網格設定。

切換至 = 網格設定 (整體網格定義)

1. 在瀏覽器中以滑鼠右鍵按一下「網格模型」，按一下「切換至」「網格設定」。
2. 現在，當您以滑鼠右鍵按一下「網格模型」，然後選擇「編輯」...
3. 將顯示整體「網格設定」對話方塊。



註: 無論「切換至」選項為何，您都可以在 Autodesk Nastran 功能區頁籤的「網格」面板中按一下「網格設定」，永遠存取整體「網格設定」對話方塊。

請參閱「網格模型」 「編輯」，以取得「網格設定」對話方塊中可用選項的更多詳細資料。

切換至 = 網格表 (依零件網格定義)

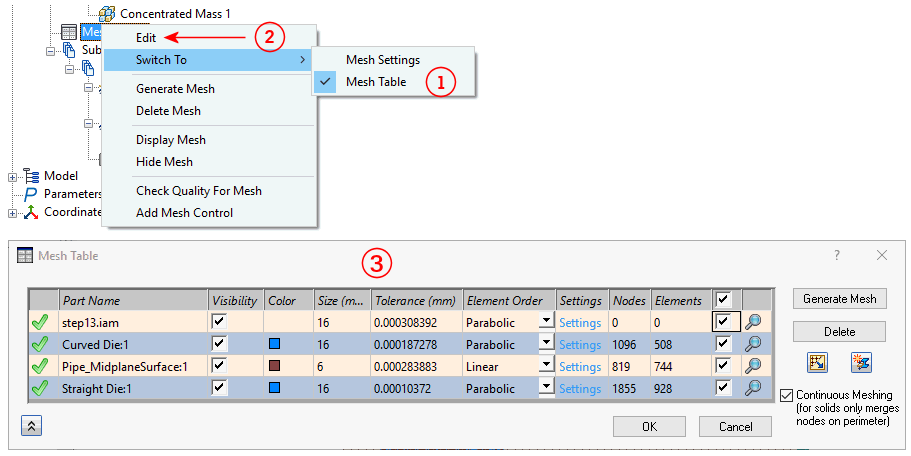

1. 在瀏覽器中以滑鼠右鍵按一下「網格模型」，按一下「切換至」「網格表」。
2. 現在，當您以滑鼠右鍵按一下「網格模型」，然後選擇「編輯」...
3. 將顯示「網格表」對話方塊。



註: 無論「切換至」選項為何，您都可以在 Autodesk Nastran 功能區頁籤的「網格」面板中按一下「表格」，永遠存取「網格表」對話方塊。

請參閱「網格模型」 「編輯」，以取得「網格表」對話方塊中可用選項的更多詳細資料。
