在 Nastran 中解析 / 執行分析

有以下三種方法可使用 Autodesk Nastran 解析器執行模擬：

• 在 Autodesk Nastran 功能區頁籤上的「解析」面板中按一下「執行」。

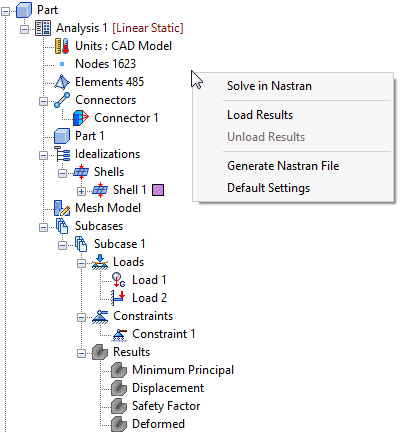

• 在 Autodesk Nastran 模型樹中以滑鼠右鍵按一下作用中「分析」的頂端節點，然後從關聯式功能表中選取「在 Nastran 中解析」。
• 以右鍵按一下 Autodesk Nastran In-CAD 模型樹的空白位置，然後從關聯式功能表中選取「在 Nastran 中解析」。



您可以在自動帶出的 Autodesk Nastran 狀態視窗中查看分析進度。在 Autodesk Inventor 中，此分析進度會顯示在瀏覽器框架 (模型樹區域) 中。在 SOLIDWORKS 中，此進度會顯示在模型圖元區中。

如果您要解析非線性分析，並選擇產生、載入和顯示中間結果：

• 結果將會顯示在圖元區中，一旦計算步驟收斂，模型樹將重新顯示。
• 解析器進度記錄將不再可見。從瀏覽器 (樹狀檢視) 上方的下拉功能表中選擇「Autodesk Nastran 輸出」可返回至解析器進度記錄。
