剖面視圖

在子案例的「位移」上按一下滑鼠右鍵，然後選取「編輯」。勾選「剖面視圖」頁籤旁邊的方塊。

「剖面視圖」頁籤包含下列主要特徵：

• 平面選取：
  • 首先選取相對於模型座標系統的主要切割平面：「前平面」、「頂部平面」或「右平面」。
• 位移和旋轉：
  • 移動平面：將選取的平面移動相對於模型原點的指定距離。
  • X 旋轉：將選取的平面旋轉相對於模型 X 軸的指定角度。
  • Y 旋轉：將選取的平面旋轉相對於模型 Y 軸的指定角度。
  • 按一下「顯示」按鈕 (位於「出圖」對話表單的「出圖」區段)，來檢視最新設定。

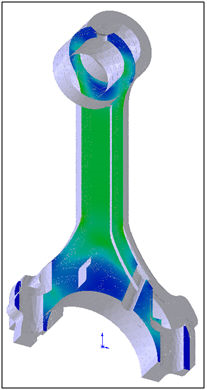

• 剖面平面含邊界：
  • 對模型的基本外框顯示切割平面與模型相交處的切割。

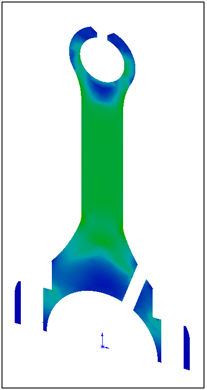

• 剖面平面不含邊界：
  • 僅顯示切割平面與模型相交處的切割。

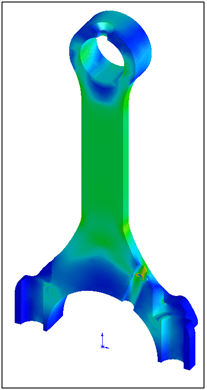

• 展示剖面與切割實體：
  • 顯示模型與切割平面一側的切割和部分。



  • 反轉剖面方向：此選項可讓您選取顯示切割平面的哪一側。
