出圖樣板

在結果載入到模型之後，Autodesk Nastran In-CAD 會根據其分析類型，將它們放置在對應的子案例下。

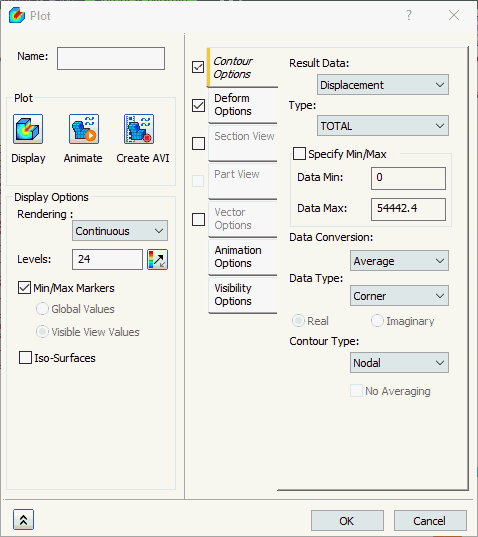

典型的「位移」出圖樣板看起來如下圖所示。

表單具有下列主要區段：

• 名稱：輸入樣板的名稱，例如，「X- 位移」。
  • 如果為空，則會採取預設結果向量做為出圖的名稱。
• 出圖：它具有三個按鈕，用來出圖輪廓、展示動畫和錄製 avi 檔案。
• 顯示選項：可讓您變更彩現、圖層以及使用顏色翻轉按鈕來開關顏色列。
  • 彩現：有各種彩現選項可用，例如：點、線、連續、紋理和高氏。
  • 圖層：
    • 您可以在此欄位中設定所需的輪廓圖層數，相應地調整出圖與輪廓圖層。
    • 允許的最大圖層數為 252。
    • 使用「翻轉顏色」按鈕 () 可反轉圖例顏色。例如，檢視「主 C 應力」時，最大的應力通常是壓縮，因此是負值。翻轉顏色可使負值最大的應力變成紅色而非藍色。
• 最大/最小：勾選此選項後，即會標示具有最大值和最小值的節點，同時顯示其對應值。在「剖面視圖」或「零件視圖」模式處於作用中狀態時，可使用以下兩個其他選項：
  • 整體值：標記整個模型的最小和最大結果，即使目前並未顯示這些結果的區域。
  • 可見視圖值：只標記模型目前可見部分的最小和最大結果。選擇此選項後，整個模型的實際最小和最大結果可能會與顯示的值不同。
• 等位面：
  • 勾選此選項後，即會顯示具有相同輪廓出圖圖層的表面。
  • 表面數目取決於出圖中設定的圖層數。

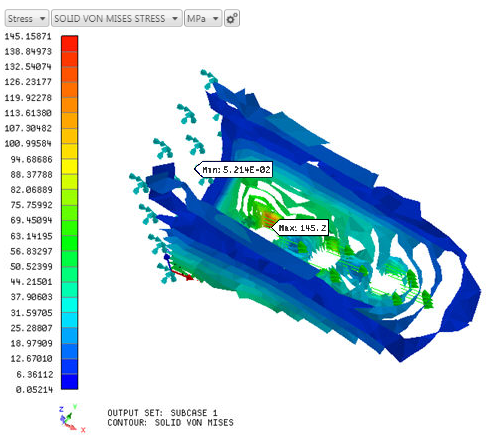

  • 下圖中的範例展示了在零件的輪廓出圖上具有 12 個圖層的等位面。

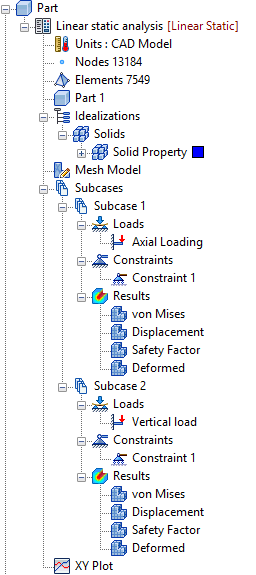

在下圖展示的範例中，可以看到在 2 個不同的子案例下載入的結果。

請注意，每個結果集會自動載入四種不同的出圖。

• von Mises：它會使用變形出圖來出圖 von Mises 結果。
• 位移：它會使用變形出圖來出圖位移結果。
• 安全係數：出圖安全係數。請務必在材料對話方塊中定義材料容許值和失效理論。
• 變形：僅限變形模型 (總位移)。

以上所有出圖都使用「出圖樣板」下列示的樣板，而這些樣板位於樹狀檢視底端，並具有預設後處理顯示設定。

其中每一個樣板可以拖放至「子案例/結果」或「子案例/結果」下的模式/增量。其中有四個樣板可用：若要建立更多樣板，請在「出圖樣板」 上按一下滑鼠右鍵，然後選取「新建」。

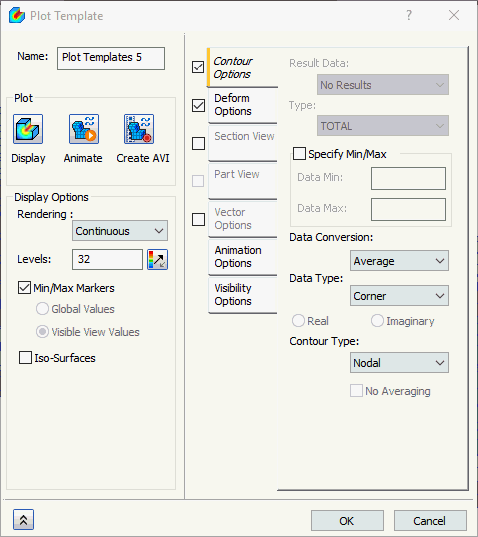

新樣板看起來如下圖所示 (根據勾選哪些方塊而有所不同)。

請按一下頁面底部的連結，參閱此表單中可用之其他區段的更多資訊。
