約束

在 Autodesk Nastran 功能區頁籤的「設置」面板中按一下「約束」

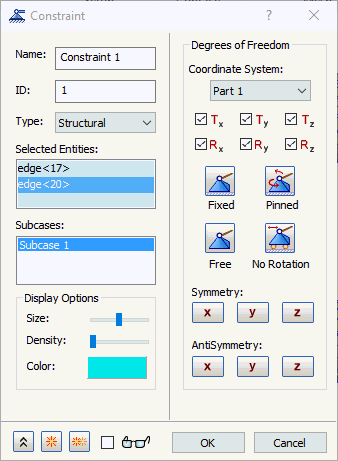

或者，在模型樹中的「約束」上按一下滑鼠右鍵，然後從關聯式功能表中選取「新建」。將顯示以下對話方塊：

表單具有下列主要區段：

• 名稱：輸入此欄位的約束類型。例如，「背面固定」。
• ID：當建立新約束，約束的 ID 會自動循序更新，以便它對於每個約束而言是唯一。
• 類型：選取要套用至模型的約束類型。
  • 結構
  • 熱
• 選取的圖元：此區段列示各種圖元，您可以選取它們，將約束套用至其中。可以選取面、邊或頂點。
• 子案例：可讓您選取要將約束套用至哪些子案例。
• 顯示選項：可讓您編輯約束的顯示選項。
• 自由度：可讓您選取節點的自由度，而這些節點與要約束的所選圖元相關聨。
• 最小化/最大化對話方塊
• 新建：套用目前約束並清除表單，以準備用於定義下一個約束。
• 建立複本：套用目前約束並準備使用相同的設定定義下一個約束。如果您想要將相同的約束類型套用到不同的圖元，或將不同的約束類型套用到相同的圖元，此功能會非常有用。只修訂必須變更的設定；保留適用於下一個約束的設定。
• 預覽：按一下此勾選方塊，可動態更新約束的圖像顯示。依預設不勾選此選項，以便在編輯多個面或大型模型的邊上所定義的約束時提高效能。

按一下頁面底部的連結，可查看「約束」對話方塊內某些設定的更多資訊。
