管

管是每個節點具有六個自由度的 1D 元素，附有內部壓力的選項。它可在「輸入類型」下選擇使用「性質輸入」、「斷面」或「結構構件」。請參閱「線元素性質」頁面以取得有關「輸入類型」及相關設定的更多資訊。

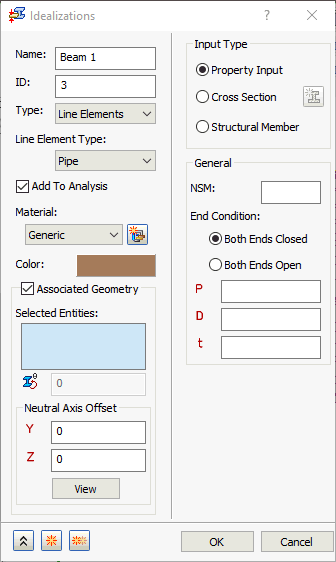

• 在選取「性質輸入」選項時，下列表單即會顯示：



  • NSM：定義此元素類型的非結構質量。
  • 端點條件：告訴解析器線元素表示的管端點處的條件：
    • 兩端封閉：選取此選項時，管的兩端封閉/覆蓋。
    • 兩端開啟：選取此選項時，管的兩端開啟。
  • P：定義作用在管內的內部壓力。
  • D： 定義管的直徑。
  • t：定義管的厚度。

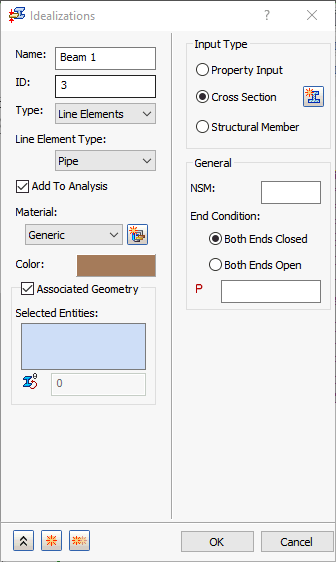

• 在選取「斷面」輸入類型時，下列表單即會顯示：



  • NSM：定義此元素類型的非結構質量。
  • 端點條件：告訴解析器線元素表示的管端點處的條件：
    • 兩端封閉：選取此選項時，管的兩端封閉/覆蓋。
    • 兩端開啟：選取此選項時，管的兩端開啟。
  • P：可讓您輸入作用在管內的內部壓力。
