柱

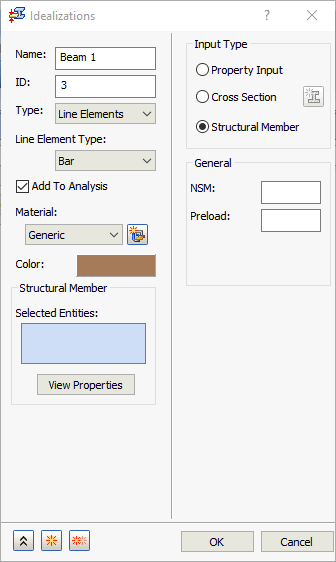

柱是每個節點具有六個自由度的 1D 元素。它可在「輸入類型」下選擇使用「性質輸入」、「斷面」或「結構構件」。請參閱「線元素性質」頁面以取得有關「輸入類型」及相關設定的更多資訊。

• NSM：定義此元素類型的非結構質量。
• 預負載：預負載值可以是柱元素上的輸入。用於塑型具有預負載的連接。
• 偏移至：這可讓您偏移 1D 柱元素。此下拉式清單會根據柱元素輸入的類型 (「結構構件」、「性質輸入」或「斷面」) 進行變更。如果是「斷面」，它會包含「形心」和「參考點」選項。若為「結構構件」，它由「形心」和「原點」組成。
  • 形心：這是用做柱元素的預設值。
  • 參考點：用於斷面定義。可將參考點指定給斷面上的某個位置，然後將剖面偏移指定給此參考點位置。
  • 原點：使用結構構件斷面的原點做為偏移點。
• 偏移向量會被視為如同剛性元素一般，因此必須遵循相同的限制。
  • 偏移向量不影響熱負載。
  • 不建議在計算差異剛性的解析中指定偏移向量，因為偏移向量將保持與其原始方位平行 (在啟用大位移效果的情況下，差異剛性是在挫曲、應力和非線性分析中計算)。

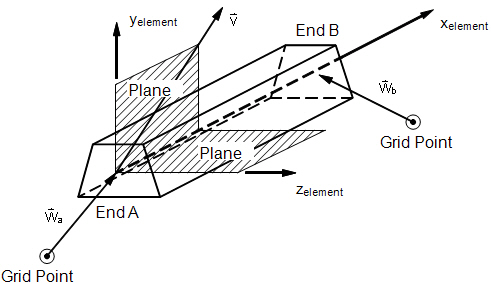

    柱元素幾何圖形

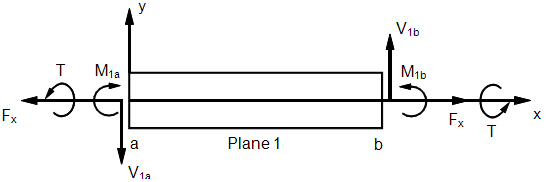

    柱元素內部力和力矩 (XY 平面)



    柱元素內部力和力矩 (XZ 平面)
