產生報告

報告產生精靈會建立一個 HTML 報告，其中包含分析摘要。目前，僅支援線性靜力分析用於產生報告。

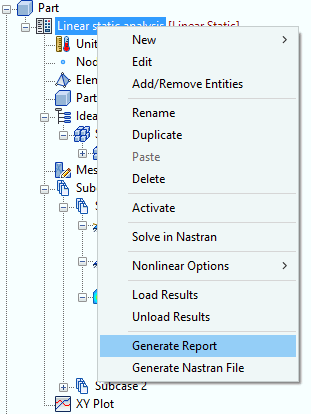

移至樹狀目錄，並在「分析」上按一下滑鼠右鍵，然後選取「產生報告」。

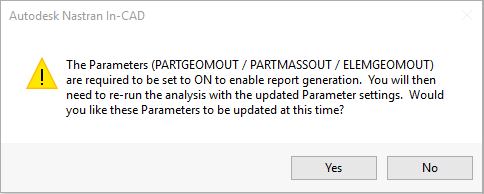

根據您的設定，可能會出現下列訊息：

按一下「是」，然後重新執行分析以產生報告。如果按一下「否」，則無需 PARTGEOMOUT、PARTMASSOUT 和 ELEMGEOMOUT 設定即可繼續產生報告：

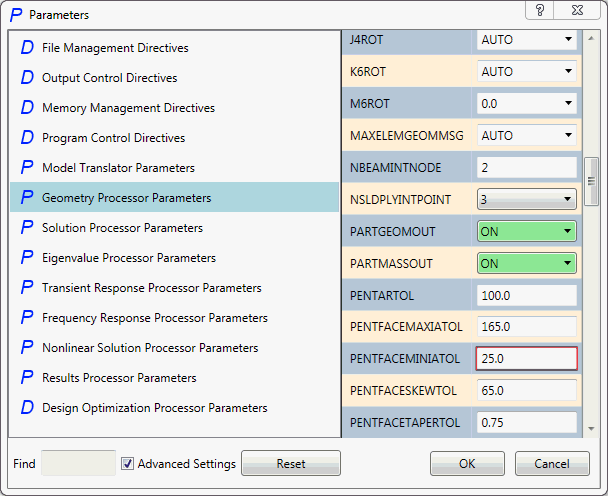

• 在樹狀目錄的「參數」上按一下滑鼠右鍵，然後選取「編輯」。



• 「參數」表單即會彈出。從左側視窗中選取「幾何處理器參數」、勾選左下角的「進階設定」按鈕，然後繼續使用相應的下拉式功能表開啟 PARTGEOMOUT、PARTMASSOUT 和 ELEMGEOMOUT 設定。



• 重新執行分析。

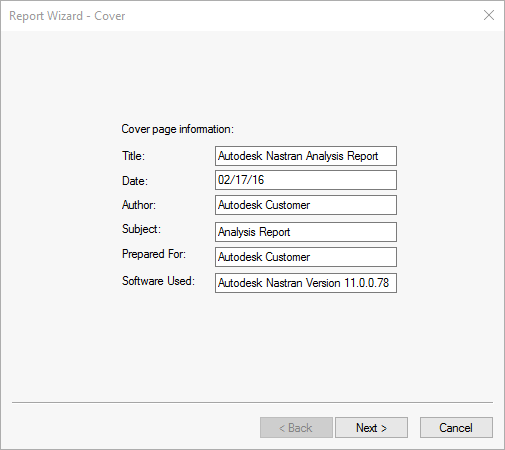

在「分析」上按一下滑鼠右鍵後，選取「產生報告。「報告精靈 - 封面」視窗即會開啟。填寫所需資訊，然後按一下「下一步 >」。

• 標題：輸入報告的標題。
• 日期：輸入報告的建立日期。
• 作者：輸入報告的作者。
• 主旨：輸入報告的主旨。
• 準備：輸入報告的準備對象。
• 使用的軟體：自動產生用過的軟體和版本。

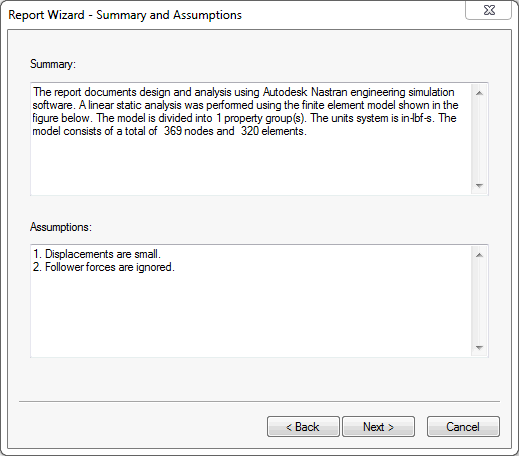

「報告精靈 - 摘要和假設」視窗即會出現。編輯並加入所需的資訊，然後按一下「下一步 >」。

• 摘要：自動產生摘要，提供分析摘要，包括分析類型、模型性質數、單位系統，以及網格中的節點數和元素數。可以直接鍵入其他資訊，或從另一個程式中複製並貼上。
• 假設：列示針對此分析所做的假設。可在此步驟中編輯清單，但也可以變更預設設定來變更清單。

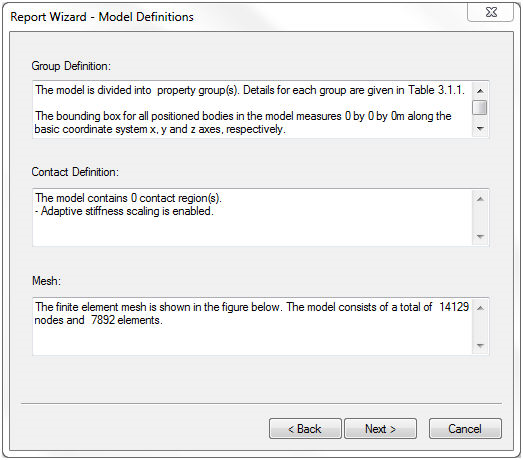

「報告精靈 - 模型定義」視窗即會出現。編輯並加入所需的資訊，然後按一下「下一步 >」。

• 群組定義：自動產生內容，提供性質詳細資料和邊界框的標註。文字可以進行編輯。
• 接觸定義：自動產生內容，列示接觸面域和接觸類型的數目。文字可以進行編輯。
• 網格：自動產生內容，列示網格中的節點數和元素數。文字可以進行編輯。

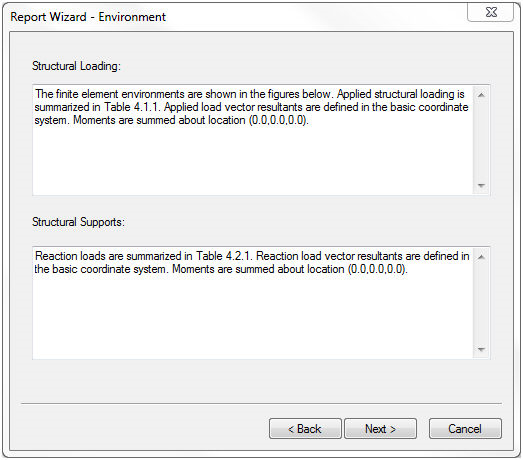

「報告精靈 - 環境」視窗即會出現。編輯並加入所需的資訊，然後按一下「下一步 >」。

• 結構負載：自動產生內容，提供套用之負載的摘要，以及加總力矩的位置。文字可以進行編輯。
• 結構支撐：自動產生內容，提供反作用力負載的摘要，以及加總力矩的位置。文字可以進行編輯。

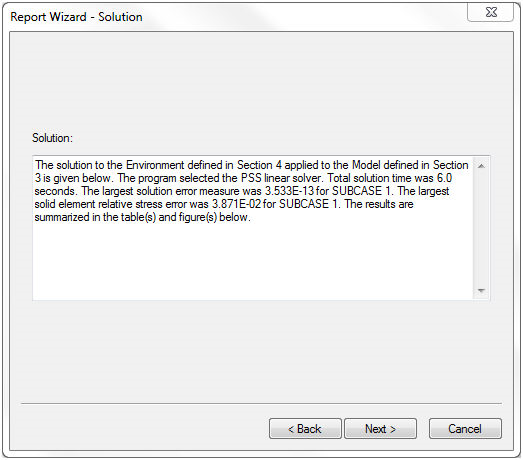

「報告精靈 - 解析」視窗即會出現。編輯並加入所需的資訊，然後按一下「下一步 >」。

• 解析：自動產生內容，提供對應子案例的總解析時間與最大解析錯誤。文字可以進行編輯。

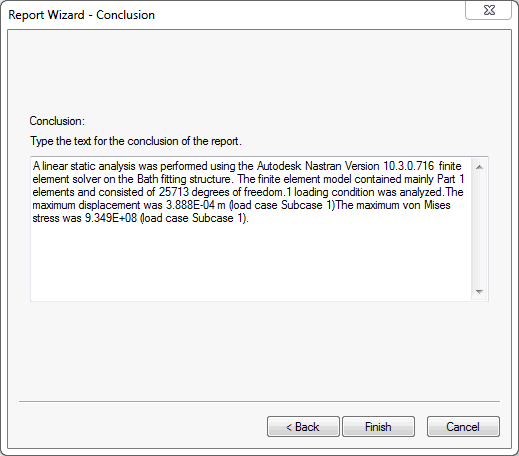

「報告精靈 - 結論」視窗即會出現。編輯並加入所需的資訊，然後按一下「下一步 >」。

• 結論：自動產生內容，提供分析的類型、已使用的軟體版本、自由度數，最大位移、最大 von Mises 應力。文字可以進行編輯。

「報告精靈 - 辭彙」視窗即會出現。可用欄位可以用來加入/刪除辭彙術語，但您也可以透過變更預設設定加入/刪除辭彙術語。按一下「完成」以產生報告。
