向量選項

在子案例的「位移」上按一下滑鼠右鍵，然後選取「編輯」。勾選「向量」頁籤旁邊的方塊。

「向量選項」頁籤包含下列主要區段：

• 結果：
  • 您可以從不同類型的結果中選擇要顯示在向量出圖中的結果，如上圖所示。
  • 例如，如果在「結果」下選取「實體應力」，則各種法向應力和主應力可以顯示在向量格式中。

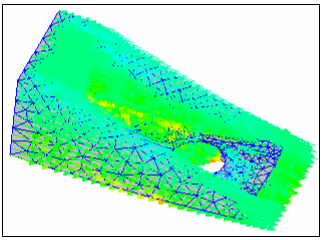

  • 在下圖示展示的範例中，法向應力會顯示為變形網格上的向量出圖。



  • 您可以選擇在同一出圖中顯示多個向量出圖，或在輪廓出圖上顯示一個向量出圖等等。
• 分量：
  • 您可以選取沿著單一方向、方向組合檢視向量，或僅檢視其大小。
  • 在「結果」下選擇「實體應力」時，您可以選取沿著單一方向、平面、兩者組合檢視向量，或僅檢視其最小、中間和/或最大主應力。
• 顯示選項：
  • 您可以變更向量箭頭的大小。
