V místě, kde se tečny koridoru protínají v rohu a kde má koridor pevnou šířku, se vnitřní a vnější rohy koridorů automaticky začistí. V jiných situacích, například v případě vytvoření koridoru bez pevné šířky (například při promítání hrany paty svahu do povrchu) nebo pokud jsou křivky v základně koridoru, může být potřeba začistit rohy extrahováním dynamické návrhové line z koridoru a vytvořením zemního tělesa z dané návrhové linie.
Začištění koridoru v aplikaci AutoCAD Civil 3D 2017 je použito v následujících situacích:
Při práci v aplikaci AutoCAD Civil 3D 2017 jsou v místech, kde se tečny koridorů protínají v rohu a kde je koridor vytvořen s pevnou šířkou, rohy začištěny následujícím způsobem:
Začištění proběhne v bodě, kde se setkávají vnitřní rohy a odkud jsou prodlouženy radiální čáry, pomocí četnosti vkládání podél základny, jak je definováno v dialogu Četnost použití šablon typických řezů.
Do rohu je také přidáno jedno staničení:
Hodnota šířky podsestavy je přepsána v radiálních staničeních. Šířka je vypočtena tak, aby byl vytvořen roh podobný rohu vytvořenému příkazem pro odsazení v aplikaci AutoCAD.
Začištění koridoru v aplikaci AutoCAD Civil 3D 2017 není použito v následujících situacích:
Pokud jsou například oblouky v rohu, může koridor obsahovat části, které se navzájem kříží v rohu.

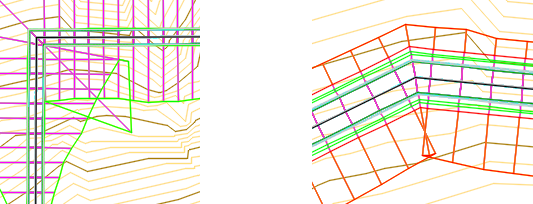

Pokud se například počátek a konec návrhové linie spojí v rohu, jak je zobrazeno na následujícím obrázku vlevo, začištění rohu nebude použito.
Pokud se chcete této situaci vyhnout, doporučuje se nakreslit návrhovou linii tak, aby začínala a končila na jiném místě než v rohu, jak je zobrazeno na následujícím obrázku vpravo.

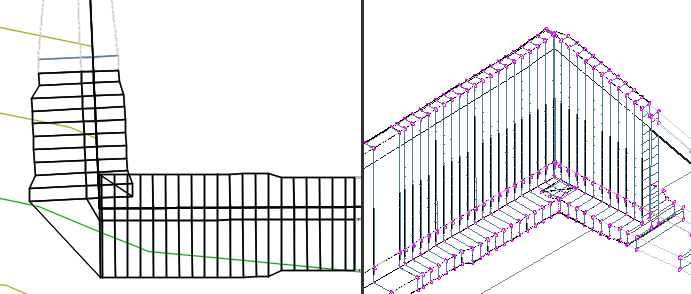

Chcete-li vyřešit problémy s rohy, můžete extrahovat dynamickou návrhovou linii z koridoru a pomocí nástrojů zemního tělesa vytvořit z dané návrhové linie zemní těleso. V následujícím příkladu je zobrazeno přidání zemního tělesa na pravé straně koridoru.
