Vytváření objektů mračen bodů

Mračno bodů je objekt aplikace AutoCAD Civil 3D, který byl vytvořen importem 3D dat bodů.

V aplikaci AutoCAD Civil 3D 2017 můžete vytvořit objekt mračna bodů a pracovat s jeho styly a vlastnostmi zobrazení.

Výukové programy zaměřené na mračno bodů

Při importu zdrojového datového souboru mračna bodů budou data zpracována pomocí aplikace AutoCAD Civil 3D a bude vytvořena externí databáze mračna bodů. Databáze mračen bodů je kolekce tří souborů: .iati, .isd a .prmd. Formát souboru ISD (.isd) představuje primární formát databáze mračna bodů.

Poznámka: Další informace o souborech mračen bodů ve formátu RCS a RCP naleznete v nápovědě k aplikaci AutoCAD v části Práce s mračny bodů.

Komponenty mračen bodů

Objekt mračna bodů aplikace AutoCAD Civil 3D obsahuje následující komponenty.

• Ohraničující těleso Velikost a geometrie komponenty ohraničujícího tělesa závisí na minimálních a maximálních hodnotách souřadnic objektu mračna bodů. Když nejsou zdrojová data mračna bodů k dispozici, slouží ohraničující těleso jako zástupce objektu mračna bodů.
• Body mračna bodů Tato komponenta představuje datové body, které tvoří objekt mračna bodů.

  Pomocí nastavení stylu mračna bodů lze ovládat vzhled obou komponent mračna bodů. Vlastnosti zobrazení ohraničujícího tělesa zahrnují Viditelnost, Hladinu, Barvu, Typ čáry, Měřítko typu čáry, Tloušťku čáry a Styl vykreslování. Mezi vlastnosti, které lze použít u komponenty bodů v mračnech bodů, patří Viditelnost, Hladina a Hustota. Další informace naleznete v části Zobrazení a stylizace mračen bodů.

Následující obrázky ukazují různé pohledy a základní komponenty objektu mračna bodů.

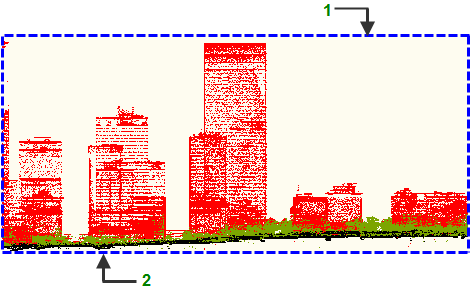

1 – ohraničující těleso, 2 – data mračna bodů

Izometrický pohled na objekt mračna bodů znázorňuje následující komponenty mračna bodů.

1 – maximální souřadnice Z, 2 – minimální souřadnice Z

Čelní pohled na objekt mračna bodů

1 – minimální souřadnice X, 3 – maximální souřadnice X

2 – maximální souřadnice Y, 4 – minimální souřadnice Y

Horní pohled na objekt mračna bodů

Kolekce mračna bodů (karta Prospektor)

Pro přístup k mračnům bodů ve výkresu použijte kolekci Mračno bodů ve stromu Prospektor. Objekty mračen bodů se při vytváření zobrazí jako pojmenovaná mračna bodů v kolekci Mračna bodů.
