Mapování rodin aplikace Revit MEP na díly TZB výroby

Díl výroby aplikace Revit MEP můžete mapovat na určitý díl produktu Autodesk Fabrication.

Mapování dílů je proces, při kterém je vytvořeno přidružení mezi dílem TZB výroby definovaným v aplikaci Revit v podobě rodiny aplikace Revit a podobným nebo odpovídajícím dílem definovaným v produktu Autodesk Fabrication (CADmep, ESTmep nebo CAMduct). Díl výroby aplikace Revit MEP je založen na názvu a typu rodiny aplikace Revit (soubor RFA), zatímco stejný nebo podobný díl v produktu Autodesk Fabrication je založen na souboru ITM i na kódu tlačítka, které daný díl identifikuje při použití návrhové linie.

ITM je formát souboru, jehož obsah obvykle pochází z produktu Autodesk Fabrication (CADmep, ESTmep, CAMduct) a definuje díl výroby. Další informace naleznete v části Co je obsah ITM v nápovědě k produktům Autodesk Fabrication.

Pokud například máte rodiny ventilů bez spojek výroby, můžete je namapovat na soubor ITM dílu TZB výroby a získat tak detailní spojky a přesné délky trubek.

Postup mapování dílu výroby aplikace Revit MEP na odpovídající díl (soubor ITM) v produktu Autodesk Fabrication:

1. V aplikaci Revit zjistěte názvy rodin dílů, které chcete mapovat (včetně typu (velikosti) těchto dílů).

   V tomto příkladu je použit díl Škrticí ventil, jehož název rodiny v aplikaci Revit je Škrticí ventil – 2–12 palců a typ je 6”, jak je znázorněno níže v seznamu Výběr typu.


2. V produktu Autodesk Fabrication zjistěte kód tlačítka pro požadovaný odpovídající díl. Na paletě Služba klikněte pravým tlačítkem na příslušný díl a potom klikněte na příkaz Vlastnosti tlačítka.

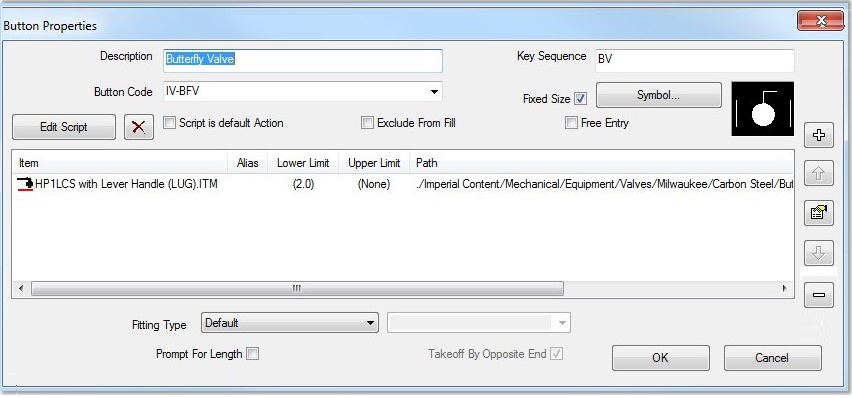

   Zobrazí se dialog Vlastnosti tlačítka. V následujícím příkladu má tlačítko pro díl Škrticí ventil kód IV-BFV.



   Dále definujte mapování tlačítka v produktu Autodesk Fabrication. Postup je následující.

3. V produktu Autodesk Fabrication definujte podle následujících kroků mapování tlačítka pro díl:
   1. Otevřete úlohu s konfigurací obsahující díly, na které chcete mapování provést.
   2. Vyberte požadovanou službu a potom klikněte na možnost Edit Service Database (Upravit databázi služeb).
   3. V dialogu Setup Services (Nastavení služeb) vyberte v rozevíracím seznamu požadovanou službu.
   4. Klikněte na kartu Button Mappings (Mapování tlačítek).
   5. Pokud chcete, můžete v tabulce Button Mappings (Mapování tlačítek) vytvořit řádek záhlaví, který bude sloužit k uspořádání položek mapování aplikace Revit:
      1. Klikněte na možnost New Entry (Nová položka).
      2. V dialogu Define Button Mapping (Definovat mapování tlačítka) zadejte do pole Button Code (Kód tlačítka) text, který chcete použít jako záhlaví. Zadejte například text -------Revit – mapování-------.

         Může se stát, že aby bylo možné zadat požadovaný text, bude potřeba změnit velikost tohoto dialogu.

      3. Pole Can be Made By Using Alternates (Lze vytvořit s použitím alternativ) ponechte prázdné a klikněte na tlačítko OK.
      4. Na kartě Button Mappings (Mapování tlačítek) zrušte zaškrtnutí políčka vedle této položky, aby nebyla použita jako kód tlačítka.
   6. Klikněte znovu na možnost New Entry (Nová položka).

      Zobrazí se dialog Define Button Mapping (Definovat mapování tlačítka).

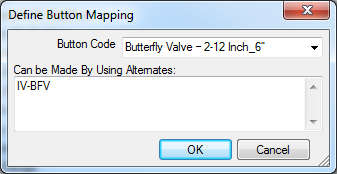

   7. Do pole Button Code (Kód tlačítka) zadejte název rodiny aplikace Revit a typ dílu aplikace Revit, pro který chcete mapování definovat. Mezi názvem rodiny a typem použijte znak podtržítka, jak je znázorněno níže.


      V tomto příkladu je použita rodina aplikace Revit s názvem Škrticí ventil – 2–12 palců a typ 6”.

      Poznámka: Zkontrolujte, zda jste jako oddělovač mezi názvem rodiny aplikace Revit a typem použili podtržítko. Při zadávání delších textových řetězců je také možné, že budete muset změnit velikost dialogu Define Button Mapping (Definovat mapování tlačítka).
   8. Do pole Can be Made By Using Alternates (Lze vytvořit s použitím alternativ) zadejte kód tlačítka výroby pro odpovídající díl v produktech Autodesk Fabrication.

      Jak bylo zmíněno v kroku 2 výše, má tlačítko pro tento příklad škrticího ventilu kód IV-BFV.

   9. V dialogu Define Button Mapping (Definovat mapování tlačítka) klikněte na tlačítko OK.

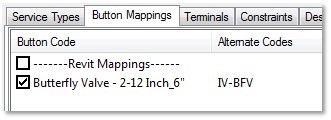

      Nyní by položky na kartě Button Mappings (Mapování tlačítek) měly vypadat nějak takto:


   10. Kliknutím na tlačítko OK zavřete dialog Setup Services (Nastavení služeb).
4. V prohlížeči dílů výroby aplikace Revit klikněte na tlačítko Nastavení. Otevře se dialog Nastavení výroby.
5. Kliknutím na možnost Znovu načíst konfiguraci nahrajte aktualizovanou verzi služby, která obsahuje nová mapování tlačítek, a klikněte na tlačítko OK.

Je třeba také vědět, že se při používání aplikace Revit může stát, že bude třeba převést model návrhu s prvky aplikace Revit na model výroby s díly výroby LOD 400. Další informace o tomto pracovním postupu naleznete v části Převod obecných dílů na díly výroby nápovědy k aplikaci Revit.
