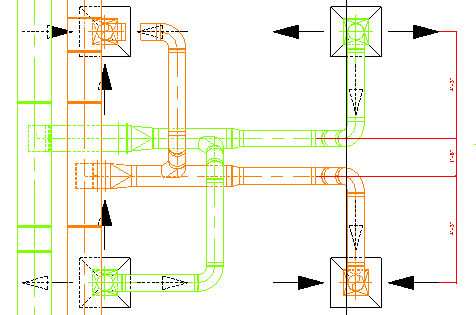

Pomocí nástroje Převést na díly výroby můžete převést model návrhu s prvky TZB aplikace Revit na model TZB výroby s díly výroby s úrovní detailů 400.
Můžete převést vybrané díly nebo celou síť potrubí nebo trubek. Nástroj Převést na díly výroby je efektivnější, protože není nutné kreslit úplně nový model výroby. Převod je založen na algoritmu čar návrhů, který používají produkty Autodesk Fabrication, a využívá obsah shodný s obsahem v produktech Autodesk Fabrication.
Videofilm: Převedení modelu návrhu aplikace MEP na model výroby v aplikaci Revit
V některých případech může být třeba vytvořit asociaci mezi dílem rodiny aplikace Revit a dílem Autodesk Fabrication. Další informace o tomto postupu naleznete v části Mapování rodin aplikace Revit MEP na díly TZB výroby.
- Vybraná služba musí obsahovat všechny velikosti používané vybranými prvky návrhů.
- Popisky na prvcích návrhů jsou při převodu na díly TZB výroby odebrány.
- Chcete-li dosáhnout nejlepších výsledků, zajistěte správné připojení vybrané sítě návrhů.
- Převod následujících dílů není podporován, avšak díly zůstanou připojeny k převedeným prvkům: mechanické zařízení, příslušenství potrubí a trubek, tlumiče, ohebné potrubí a trubky, vyústky vzduchotechniky, rozstřikovače a instalační zařizovací předměty.
- Následující funkce a typy dílů nejsou podporovány: zarovnání, elektrická izolace, tvarovky umístěné zadními stranami k sobě. Také platí, že šikmé trubky a potrubí nejsou plně podporovány.
- Následující položky nemusí být převedeny správně: vývody, které nejsou zarovnány na střed, nesoustředné přechody, tvarovky s otevřenými spojkami, rameno připojené k zařízení pomocí přechodu.
- Vyústky klimatizace, které jsou připojeny k ploše potrubí, nezůstanou připojené.
- Obsah, který není poskytován společností Autodesk, může mít při použití tohoto příkazu vyšší chybovost.
- Na kreslicí ploše vyberte vedení dílů v záměru návrhu. Pomocí klávesy TAB vyberte potrubní síť nebo síť trubek aplikace Revit.
- Klikněte na kartu Upravit
panel Výroba
(Převést na díly výroby).
Poznámka: Pokud jste to ještě neudělali, zadejte konfiguraci výroby a načtěte služby. - V dialogu Převést na díly výroby vyberte nějakou službu a klikněte na tlačítko OK.
Vybraná služba bude mapována na kolekci obsahu TZB výroby z produktů Autodesk Fabrication.
- (Volitelně) U spojek, které nejsou aktuálně připojeny, je možné zobrazit značky odpojení. Klikněte na kartu Analyzovatpanel Zkontrolovat systémy
(Zobrazit odpojení) a vyberte alespoň jednu z následujících položek:
- potrubí,
- trubky.
- (Volitelně) Pomocí nástrojů Rychlé připojení, Návrh trasy a dílů nebo Prodloužit/Ořezat můžete vyplnit mezery, které byly vytvořeny během převodu na díly výroby.
