Über das Dialogfeld "Beleuchtungsanalyse" können Sie Lichtverhältnisse abfragen, Daten analysieren und Berichte erstellen. In diesem Dialogfeld werden Renderdaten zu Materialreflexion, Durchlässigkeit und Luminanz angezeigt.
Für einen Lichttechniker kann es beispielsweise von Bedeutung sein, ob die Lichtquellen in einer Szene die Mauern eines Gebäudes mit gleichmäßiger Stärke beleuchten. Der Techniker verwendet das Dialogfeld "Beleuchtungsanalyse", nachdem er die Lichtquellen an der Decke platziert und die Radiositäts-Verarbeitung durchgeführt hat. Er überprüft die Beleuchtungsstärke und die Materialreflexion in der Szene und passt anschließend die Helligkeit der Lichtquellen an, ändert Einheiten oder reduziert die Materialreflexion.
Wenn Sie die Hilfsmittel zur Beleuchtungsanalyse verwenden möchten, muss eine Radiositäts-Lösung in der Szene berechnet und angezeigt werden. Um ein besseres Feedback zu erhalten, verwenden Sie sie am besten zusammen mit der Pseudofarben-Belichtungssteuerung. Dieses Hilfsmittel ordnet Pseudofarben Luminanz- oder Illuminanzwerte zu, die die Helligkeit der konvertierten 3ds Max-Werte darstellen.

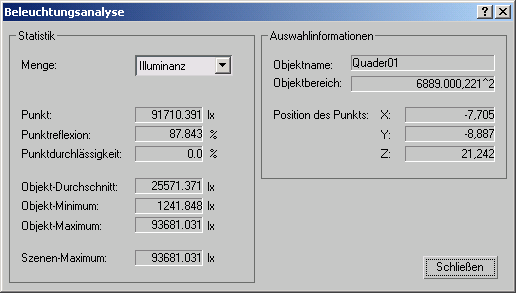

Benutzeroberfläche
Bereich "Statistik"
Zeigt die Beleuchtungsstatistik der Radiositäts-Lösung für das ausgewählte Objekt an.
- Menge
- Wählen Sie den gewünschten fotometrischen Wert:
- Luminanz Der von einer Oberfläche reflektierte Energiebetrag.
- Illuminanz Der auf eine Oberfläche auftreffende Energiebetrag.
- Punkt
- Die Luminanz oder Illuminanz des Punktes, auf den Sie in einem Objekt geklickt haben.
- Punktreflexion
- Die Reflexion des Oberflächenmaterials an der Stelle, auf die Sie in einem Objekt geklickt haben.
- Punktdurchlässigkeit
- Die Durchlässigkeit des Oberflächenmaterials an der Stelle, auf die Sie in einem Objekt geklickt haben.
- Objekt-Durchschnitt
- Der Betrag der Lichtintensität für das ganze Objekt.
- Objekt-Minimum
- Der minimale Luminanz- oder Illuminanzwert des Objekts.
- Objekt-Maximum
- Der maximale Luminanz- oder Illuminanzwert des Objekts.
- Szenen-Maximum
- Der höchste Luminanz- oder Illuminanzwert der Szene.
Bereich "Auswahlinformationen"
- Objektname
- Der Name des ausgewählten Objekts.
- Objektbereich
- Die Größe des Bereichs des ausgewählten Objekts.
- Position des Punkts
- Die X-,Y- und Z-Koordinaten des Punkts, auf den Sie in einem Objekt geklickt haben.
