Menü "Ansichtsfenster-Beschriftung: Allgemein"

Verwenden Sie dieses Menü zum Anpassen der allgemeinen Optionen für das Anzeigen und Konfigurieren von Ansichtsfenstern.

Menü "Allgemein"

Anmerkung: Dieses Menü kann angepasst werden. Weitere Informationen finden Sie im Abschnitt Prozeduren weiter unten.

Benutzeroberfläche

Ansichtsfenster maximieren / Ansichtsfenster minimieren

Wählen Sie diese Option zum Maximieren oder Minimieren des Ansichtsfensters.

Tastaturbefehl: Alt+W

Aktives Ansichtsfenster

Wählen Sie das aktive Ansichtsfenster aus einer Untermenüliste der aktuell sichtbaren Ansichtsfenster.

Ansichtsfenster deaktivieren

Verhindert, dass das Ansichtsfenster mit Änderungen, die in anderen Ansichtsfenstern vorgenommen wurden, aktualisiert wird. Während das deaktivierte Ansichtsfenster aktiv ist, verhält es sich normal. Wenn Sie jedoch die Szene in einem anderen Ansichtsfenster ändern, wird die Ansicht im deaktivierten Ansichtsfenster nicht geändert, bis Sie das Ansichtsfenster erneut aktivieren. Verwenden Sie dieses Steuerelement, um die Geschwindigkeit von Bildschirm-Neuzeichnungen zu erhöhen, wenn Sie an komplexen geometrischen Objekten arbeiten.

Solange ein Ansichtsfenster deaktiviert ist, wird der Text "<<Deaktiviert>>" rechts von den Menüs für Ansichtsfenster-Beschriftung angezeigt.

Tastaturbefehl: D

Raster zeigen

Aktiviert bzw. deaktiviert die Anzeige des Grundrasters. Die Anzeige anderer Raster ist davon nicht betroffen.

Tastaturbefehl: G

ViewCube

Zeigt Optionen für die ViewCube-Anzeige an.

SteeringWheels

Zeigt Optionen für die SteeringWheels-Anzeige an.

xView

Zeigt das Untermenü xView an. Weitere Informationen hierzu finden Sie unter Verwenden von xView.

Vorschau erstellen

Zeigt das Untermenü Vorschau erstellen an.

Ansichtsfenster konfigurieren

Zeigt das Dialogfeld Ansichtsfenster konfigurieren an.

2-D-Pan-Zoom-Modus (nur Ansichten Kamera, Perspektive und Spotlicht und nur mit Nitrous-Anzeige)

Wählen Sie diese Option, um den 2-D-Pan-Zoom-Modus zu aktivieren. Wenn der 2-D-Pan-Zoom-Modus aktiviert ist, erscheint ein Häkchen neben dieser Menüoption, die Schaltfläche wird aktiviert und das Ansichtsfenstermenü 2D-Pan/Zoom wird rechts von den anderen Beschriftungsmenüs für Ansichtsfenster eingeblendet.

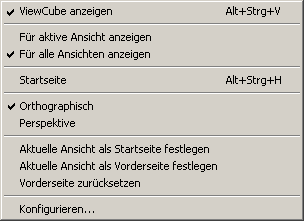

Dieses Untermenü enthält Optionen für die Anzeige und Verwendung von ViewCube.

ViewCube anzeigen

Aktiviert bzw. deaktiviert die Anzeige des ViewCube.

Tastaturbefehl: ALT+STRG+H

Für aktive Ansicht anzeigen

Zeigt ViewCube nur im aktiven Ansichtsfenster an.

Für alle Ansichten anzeigen

Zeigt ViewCube in allen Ansichtsfenstern an, unabhängig davon, ob sie aktiv sind.

Startseite

Zeigt die Ausgangsansicht des Modells an.

Tastaturbefehl: Alt+Strg+H

Ortografisch

Ändert die Ansicht in eine orthogonale Ansicht.

Anmerkung: Durch Auswählen dieser Option wird auch die Einstellung des Menüs "Blickpunkte" geändert.

Perspektive

Ändert die Ansicht in eine Perspektivansicht.

Anmerkung: Durch Auswählen dieser Option wird auch die Einstellung des Menüs "Blickpunkte" geändert.

Aktuelle Ansicht als Startseite festlegen

Definiert die aktuelle Ansicht in diesem Ansichtsfenster als Startansicht für die Szene.

Aktuelle Ansicht als Vorderseite festlegen

Definiert die aktuelle Ansicht als Vorderseitenansicht des Modells.

Anmerkung: Sie müssen zuerst die Ansicht mithilfe eines Ansichtshilfsmittels so ausrichten, dass Sie auf die gewünschte Vorderseite des Modells mit dessen Oberseite nach oben blicken, und anschließend die Option "Aktuelle Ansicht als Vorderseite festlegen" auswählen.

Vorderseite zurücksetzen

Stellt die ursprüngliche Vorderseitenansicht der Szene wieder her.

Konfigurieren

Zeigt die Gruppe ViewCube des Dialogfelds Ansichtsfenster konfigurieren an.

Untermenü "SteeringWheels"

Dieses Untermenü enthält Optionen für die Anzeige und Verwendung von SteeringWheels.

SteeringWheels ein-/ausschalten

Aktiviert bzw. deaktiviert die SteeringWheels-Anzeige für dieses Bildschirm.

Tastaturbefehl: Umschalttaste+W

Rad für Objektansicht

Zeigt das Rad für Objektansicht an.

Rad für Tourerstellung

Zeigt das Rad für Tourerstellung an.

Rad für Vollnavigation

Zeigt das Voll-Navigationsrad an.

Minirad für Ansichtsobjekt

Zeigt die Miniversion von Rad für Objektansicht an.

Minirad für Tourerstellung

Zeigt die Miniversion von Rad für Tourerstellung an.

Minirad für Vollnavigation

Zeigt die Miniversion von Rad für Vollnavigation an.

Konfigurieren

Zeigt die Gruppe SteeringWheels des Dialogfelds Ansichtsfenster konfigurieren an.

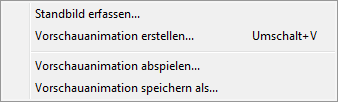

Untermenü "Vorschau erstellen"

Standbild erfassen

Erstellt eine Momentaufnahme des aktiven Ansichtsfensters im Fenster für gerenderte Frames, die dort als Bilddatei gespeichert werden kann.

Vorschauanimation erstellen

Zeigt das Dialogfeld Vorschau erstellen an, in dem Sie eine Vorschau der Animation als AVI-Datei oder Datei mit einem benutzerdefinierten Dateityp im aktuellen Ansichtsfenster erstellen können.

Vorschauanimation abspielen

Öffnet den standardmäßigen Windows Media Player zur Wiedergabe der aktuellen Vorschauanimation.

Vorschauanimation speichern als

Speichert die Vorschauanimationsdatei _scene.avi Animation unter einem anderen Dateinamen.

Prozeduren

Um die Anzeige des Grundrasters im aktiven Ansichtsfenster zu aktivieren/deaktivieren, führen Sie einen der folgenden Schritte aus:

• Klicken Sie mit der rechten oder linken Maustaste auf "Ansichtsfenster-Beschriftung: Allgemein" ([ + ]), und klicken Sie dann auf "Raster zeigen".
• Drücken Sie G.

So passen Sie das Menü "Ansichtsfenster: Allgemeines Beschriftungsmenü" an

1. Wählen Sie in der Menüleiste Anpassen > Benutzeroberfläche anpassen....
2. Klicken Sie im Dialogfeld Benutzeroberfläche anpassen auf die Registerkarte Menü.
3. Klicken Sie in der Gruppe Menüs auf das Dropdown-Menü oben rechts, und wählen Sie "Menüleiste der Ansichtsfenster-Beschriftung" aus.
4. Modifizieren Sie das Beschriftungsmenü im Fenster Menü unter "Ansichten - Ansichtsfenster: Allgemeines Beschriftungsmenü" nach Bedarf durch Hinzufügen und Entfernen von Befehlen.
