Alle Profile, einschließlich Anwenderprofile, werden in MS Access-Tabellen (Bibliotheken) gespeichert. Die Tabellenstruktur der Benutzerprofile unterscheidet sich von der Struktur von Vorgabeprofilen. Die Tabellen der Vorgabeprofile enthalten parametrische Werte, während Anwenderprofile nur die Eckpunkte der Querschnittsgeometrie enthalten.
Anwenderprofile werden nicht manuell in die Tabellen (Bibliotheken) eingegeben. Sie werden gezeichnet und über das Werkzeug Advance Anwenderprofil übertragen, das das Querschnittsprofil identifiziert und die Geometrie in die MS Access-Tabellen (Bibliotheken) eingibt.
Definieren von Anwenderprofilen
Erstellen der Profilkomponenten
Die Profilkomponenten werden mit AutoCAD-Elementen gezeichnet. Dann müssen zwei Texte mit dem Namen des Profils (z. B. IPE 200) und dem Namen der Profilklasse (z. B. IPE) erstellt werden. Für jede Anwenderprofilkomponente muss ein entsprechender Layer festgelegt werden. Sie können dies über das Flyout zum Ändern des aktuellen Layers durchführen.

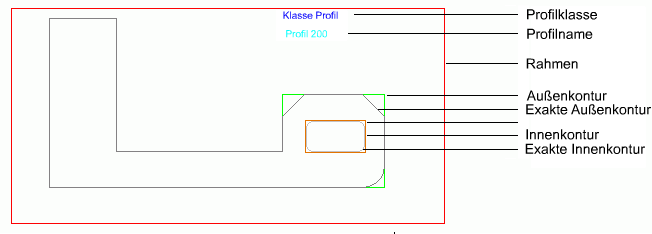

Komponenten des Anwenderprofils
-
Der Definitionsrahmen muss die gesamte Profilkontur mit allen Informationen enthalten und ist zur Erstellung des Profils erforderlich.
-
Die äußere Kontur definiert die Standarddarstellung des Profils im Modell und sollte nicht zu viele Details enthalten, um eine zu komplexe Darstellung im Modell zu vermeiden.
-
Exakte äußere Kontur
Die exakte äußere Kontur definiert den exakten Umriss des Profils, der für die Kollisionsprüfung, für Zeichnungen und zur Gewichtsberechnung verwendet wird.
Die äußeren Konturen müssen mithilfe einer geschlossenen Polylinie, eines Kreises oder eines Rechtecks erstellt werden.
-
Innere exakte und einfache Kontur des Profils
Geschlossene Polylinien, Kreise und Rechtecke sind als Elemente zulässig. Die innere Kontur ist beispielsweise beim Erstellen von Hohlprofilen erforderlich.
Die exakte innere Kontur definiert den exakten Umriss des Hohlprofils, der für die Kollisionsprüfung, für Zeichnungen und zur Gewichtsberechnung verwendet wird.
-
Profilname
Der Text für den Profilnamen.
-
Profilklasse
Der Text für den Namen der Profilreihe, der im Dialogfeld Advance Eigenschaften auf der Registerkarte Profil und Material angezeigt wird.
Hinzufügen von Systemkoordinaten
Die Koordinatensysteme, die beim Verwenden der BKS für ein Objekt angezeigt werden.
Das Koordinatensystem wird eingefügt, wenn Sie eine Fläche aus der äußeren Kontur wählen. Die Z-Achse wird entlang dieser Fläche positioniert.
Hinzufügen einer Referenzachse
Die Position der Referenzachse wird verwendet, um das Profil über die Registerkarte Position im Eigenschaftendialogfeld entlang der Referenzlinie zu verschieben.
Die Referenzachsen werden zur äußeren Kontur hinzugefügt. Die Werkzeuge zum Positionieren von Referenzachsen werden im Bereich Anwenderprofile im Flyout Referenzachse hinzufügen gruppiert.
Profildefinition und Identifikation der gezeichneten Elemente
Die Informationen werden geprüft und in der Datenbank erstellt.
Werkzeuge für das Anwenderprofil
Die Werkzeuge für die Erstellung von Anwenderprofilen befinden sich auf der Registerkarte Erweiterte Modellierung , Gruppe Anwenderprofile in den Flyouts.
