Fassaden für Wände und Dächer

Definieren der Fassadenfläche

Mit diesem Werkzeug können Sie die tragenden Elemente und die abzudeckende Fläche definieren.

So greifen Sie auf den Befehl zu

Multifunktionsleiste: Erweiterte Modellierung > Strukturelemente:

Befehlszeile: _AstM4CreateArea

So definieren Sie eine rechteckige Fassadenfläche

1. Fügen Sie ein Koordinatensystem ein, dessen xy-Ebene in der Ebene der abzudeckenden Fläche liegt.
2. Klicken Sie auf der Registerkarte Erweiterte Modellierung , Gruppe Strukturelemente auf: .
3. Wählen Sie den Träger aus und drücken Sie die <Eingabetaste>.
4. Geben Sie in der Befehlszeile R (Rechteckig) ein und drücken Sie die <Eingabetaste>.

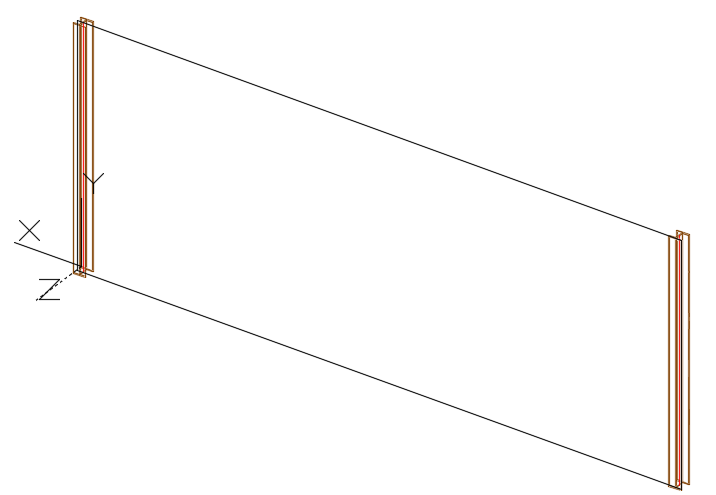

5. Geben Sie die beiden diagonal gegenüberliegenden Punkte ein, die die rechteckige Fassadenfläche definieren.

• Die Fläche wird erstellt.

Definieren der Öffnungen in der Fläche

Mit diesem Element können Sie die Öffnungen in der abzudeckenden Fläche definieren. Dieses Objekt speichert die Informationen zum Öffnungstyp (Fenster, Tür) und wird beim Erstellen des Fassadensystems verwendet.

So greifen Sie auf den Befehl zu

Multifunktionsleiste: Erweiterte Modellierung > Strukturelemente:

Befehlszeile: _AstM4CreateOpening

So definieren Sie eine rechteckige Öffnung in der Fassadenfläche

1. Klicken Sie auf der Registerkarte Erweiterte Modellierung , Gruppe Strukturelemente auf: .
2. Geben Sie in der Befehlszeile R (Rechteckig) ein und drücken Sie die <Eingabetaste>.
3. Wählen Sie das Objekt des Fassadenfelds aus.

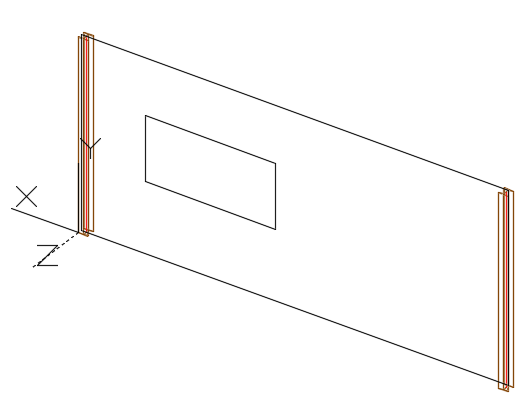

4. Geben Sie die beiden diagonal gegenüberliegenden Punkte ein und definieren Sie die rechteckige Öffnung.

• Die Öffnung wird erstellt.

Einfügen von Fassaden

Mit diesem Werkzeug können Sie ein einzelnes Fassadenpaneel im ausgewählten Bereich eingeben.

So greifen Sie auf den Befehl zu

Multifunktionsleiste: Erweiterte Modellierung > Strukturelemente:

Befehlszeile: _AstM4CrConByVB CreateCladding

So fügen Sie Fassaden in einen rechteckigen Bereich mit einer Öffnung ein

1. Klicken Sie auf der Registerkarte Erweiterte Modellierung , Gruppe Strukturelemente auf: .
2. Geben Sie in der Befehlszeile R (Rechteckig) ein und drücken Sie die <Eingabetaste>.
3. Wählen Sie das Fassadenflächenobjekt aus und drücken Sie die <Eingabetaste>.

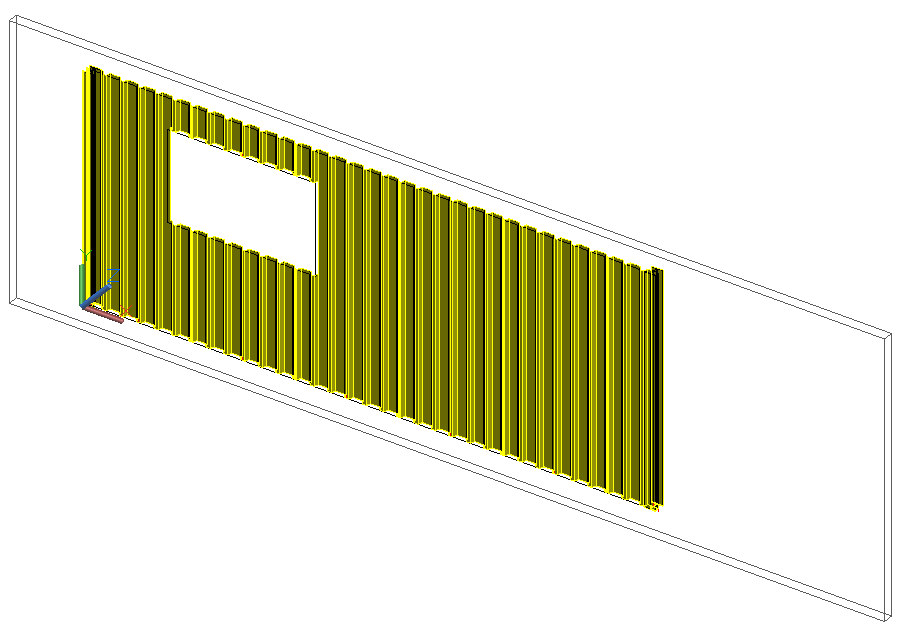

• Die Fassade wird erstellt und das Dialogfeld Eigenschaften wird geöffnet.
