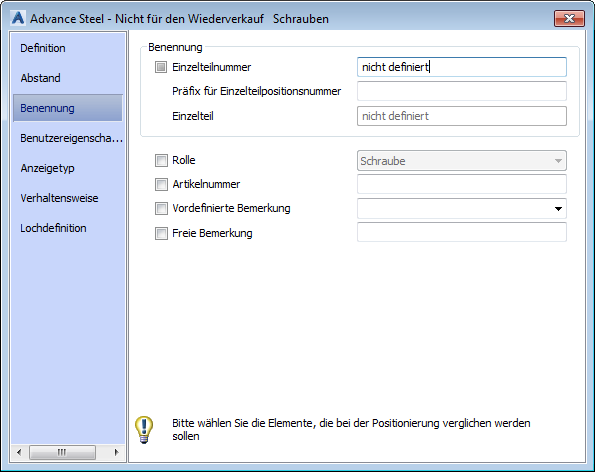

Auf dieser Registerkarte des Dialogfelds Eigenschaften können Sie definieren, welche Informationen in der Stückliste angezeigt werden sollen. Außerdem ist es möglich, die Eigenschaften auszuwählen, die bei der Positionierung berücksichtigt werden sollen.
Benennung
Einzelteilnummer
- Definiert die Einzelteilnummer, die dem Element zugewiesen wird.
- Die Kontrollkästchen vor der Einzelteil- und der Hauptteilnummer können nicht geändert werden. Sie geben nur an, ob das Element ein Hauptteil oder ein Anbauteil ist. Diese Nummer wird zum Abhaken des Elements in den Materiallisten verwendet.
Präfix für Einzelteilpositionsnummer
Definiert das Präfix für die Einzelteilnummer. Mit dem Werkzeug Präfix ändern können Sie das Präfix ändern.
Einzelteil
- Wenn die Methode Mit Zeichnungsnummer verwendet wurde, zeigt dieses Feld den Einzelteil-Zähler an.
- In den nächsten Feldern können Sie die Informationen eingeben, die in der Stückliste angezeigt werden sollen.
Rolle
Weist die Rolle im Modell zu. Sie wird z. B. bei der Zeichnungserstellung berücksichtigt, um eine Darstellung, eine Bemaßung und einen Beschriftungsstil zuzuweisen.
Artikelnummer
Definiert die Artikelnummer des Elements.
Vordefinierte Bemerkung
Anmerkungen in Bezug auf ein Element, die Sie in einer Datenbank speichern und direkt von der Dropdown-Liste Vordefinierte Bemerkung verwenden können.
Um eine vordefinierte Bemerkung hinzuzufügen, greifen Sie auf die AstorBase -Datenbank zu, die sich im Ordner ProgrammData > Autodesk > Advance Steel 2016 > Steel\Data befindet.

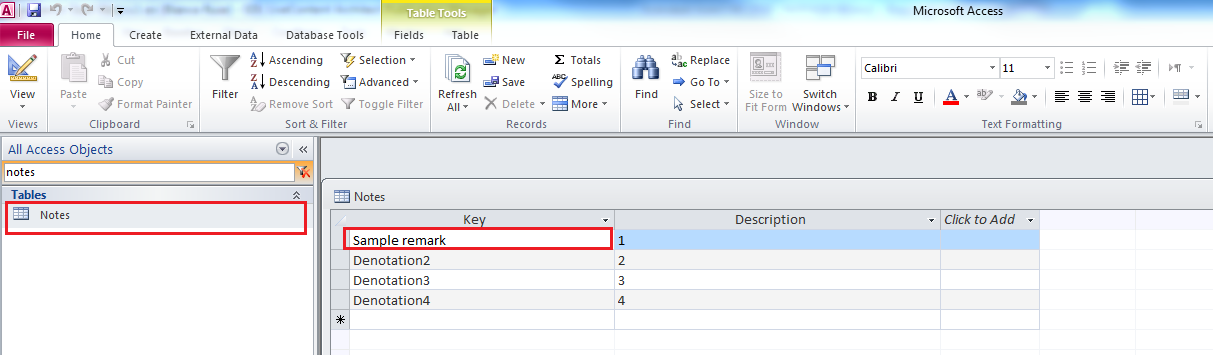

Öffnen Sie die Access-Datei und konfigurieren Sie Ihre Benennungen in der Tabelle Anmerkungen :
Freie Bemerkung
Andere Anmerkungen in Bezug auf das Element.
