Die Registerkarte Ansichtseigenschaften enthält eine Auswahl mehrerer gemeinsamer Eigenschaften der Ansicht.
Ansichtseigenschaften
Ansichtsmaßstab festlegen
Maßstab
Wählen Sie aus der Liste einen Vorgabemaßstab für die ausgewählte Ansicht.
Skalieren des Prozesses
Derzeit verfügt jede Ansicht über einen festen Maßstab. Wenn einem Prozess eine Maßstabsliste zugewiesen wird, kann der Prozess die Maßstäbe für die Ansichten überschreiben. Normalerweise weist der Prozess allen Ansichten denselben Maßstab zu. Der Maßstab ist abhängig von der Hauptansicht.
Verwendet ein Prozess den aktuellen Stil, kann für jede Ansicht der Ansichtsmaßstab definiert werden. Drei Optionen sind verfügbar:
| Maßstab im Prozess | Beschreibung |
|
Prozess kann nicht überschreiben |
Der Prozess kann den Ansichtsmaßstab nicht überschreiben; der Ansichtsmaßstab wird immer verwendet. |
|
Prozess darf überschreiben |
Der Prozess kann den Ansichtsmaßstab überschreiben. |
|
In Abhängigkeit der Hauptansicht |
Diese Option ist nützlich für Schnittansichten und Profilansichten (falls sich die Ansichtsmaßstäbe vom Hauptansichtsmaßstab unterscheiden). Der Ansichtsmaßstab hängt vom Hauptansichtsmaßstab ab (erste Ansicht). |
Auswahl der Ansicht
Die Auswahl der Ansicht bestimmt, ob die Ansicht immer oder auf interaktive Anfrage erstellt wird. Wird die interaktive Anfrage verwendet, wird im Modell ein grüner Rahmen angezeigt, der ausgewählt werden kann.
Ansichtsanordnung
Die Ansichtsanordnung ist wichtig zum Definieren des Layouts des Details.
Die Position der Ansicht kann relativ zur Position der zuvor erstellten Ansichten festgelegt werden. Die erste Ansicht muss immer automatisch festgelegt werden, da sie als Referenz für die nachfolgenden Ansichten dient.
Nordpfeil anzeigen

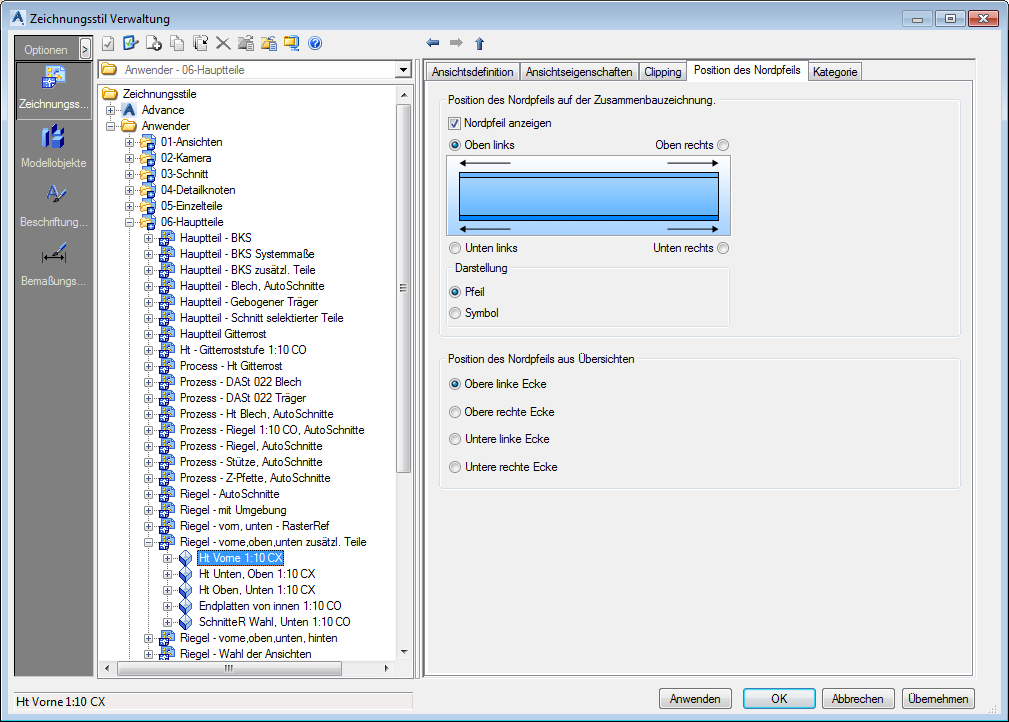

Um den Nordpfeil in Zeichnungen anzuzeigen, aktivieren Sie im Bereich Standort anzeigen die Option Nordpfeil anzeigen.
Legen Sie fest, an welcher Stelle Sie den Nordpfeil platzieren möchten: links oben, rechts oben, links unten oder rechts unten.
Der Nordpfeil kann als Pfeil oder als Symbol angezeigt werden. Aktivieren Sie die gewünschte Option im Bereich Darstellung.
